فهرست مطالب

مرحله ۱ تعویض دکمه – کیس پشت

  • نوار مچ بند را بردارید.

در صورت مشکل بودن این مرحله از اسپادگر پلاستیکی استفاده کنید. اگر اسپادگر پلاستیکی ندارید، از خودکار/ مداد نیز می توان استفاده نمود.

Remove the wristlet strap.If you have difficulties use your plastic spudger. If you don't have a plastic spudger, you can also use a pen/pencil.If you have difficulties use your plastic spudger. If you don't have a plastic spudger, you can also use a pen/pencil.

مرحله ۲

  • ۵ پیچ ۳.۲ میلیمتری را با پیچ گوشتی فیلیپس #۰۰۰ بردارید.

یک پیچ نقره ای در پایین و دو پیچ مشکی در هر طرف وجود دارند.

پیچ ها را برای مونتاژ مجدد آسانتر در جای امنی قرار دهید.

Remove five 3.2 mm screws with a Phillips #000 Screwdriver.There is one silver screw on the bottom and two black screws on each side.Keep the screws together for an easier re-assembly later.

مرحله ۳

  • کیس دوربین را با ابزار بازکننده پلاستیکی باز کنید.
  • از هر انتها شروع کنید، و ابزار را وارد دهانه نموده و کیس را بلند کنید. سپس بر روی قسمت های بلندتر (بالا و پایین) کار کنید.

در صورت نداشتن ابزار بازکننده پلاستیکی، هر شی پلاستیکی صاف مانند کارت هدیه را نیز می توانید با عنوان ابزار جایگزین استفاده نمایید.

Start on each end, working the tool into the opening and popping the casing up. Then work your way down the longer sides (top and bottom).Start on each end, working the tool into the opening and popping the casing up. Then work your way down the longer sides (top and bottom).If you don’t have plastic opening tools, any flat plastic object, like a used gift card, can be used as an improvised alternative.

مرحله ۴

  • کیس پلاستیکی را بردارید تا داخل دوربین دیده شود.

Remove the plastic casing, exposing the inner workings of the camera.

مرحله ۵- صفحه نمایشگر

  • با استفاده از پیچ گوشتی فیلیپس #۰۰۰، یک پیچ ۳.۲ میلیمتری واقع در بالای پنل دکمه های منو را بردارید.
  • سپس، دو پیچ ۳.۲ میلیمتری فیلیپس #۰۰۰ درسمت چپ پنل دکمه های منو را بردارید.

Using your Phillips #000 Screwdriver, remove one 3.2 mm screw above the menu buttons panel.Next, remove the two 3.2 mm Phillips #000 screws to the left of the menu buttons panel.

مرحله ۶

  • پنل دکمه منو و همچنین صفحه نمایشگر را به راست حرکت دهید.

در این مرحله دقت کنید زیرا هر یک از آنها با یک نوار به دوربین وصل شده اند.

Move the menu button panel to the right as well as the screen.

مرحله ۷

  • دو پیچ ۳.۲ میلیمتری واقع در پنل نقره ای را با پیچ گوشتی فیلیپس #۰۰۰ بردارید.

Remove two more 3.2 mm screws on the silver panel using your Phillips #000 Screwdriver.

مرحله ۸

  • پنل نقره ای را بردارید.

Remove the silver panel.Remove the silver panel.

مرحله ۹

  • کاور صفحه نمایشگر را بچرخانید.
  • با استفاده از ابزار بازکننده پلاستیکی، قطعه پلاستیکی محافظ مشکی که نوار بزرگتر را نگهداشته است بچرخانید.

Flip the screen back over.Using the plastic open tool, flip open the black retaining plastic piece holding the larger ribbon in place.

مرحله ۱۰

  • هر دو نوار را به آرامی بکشید تا جدا شوند.

نوار نازکتر با یک کانکتور محکم نشده است و می توانید آن را مستقیما بکشید.

مطمئن شوید که این قطعه را به آرامی می کشید زیرا نوار شکسته می شود.

Carefully detach both ribbons by gently pulling one at a time.The thinner ribbon isn't secured with a connector and you are able to pull it straight out.

مرحله ۱۱- دکمه های کنترل/ منو

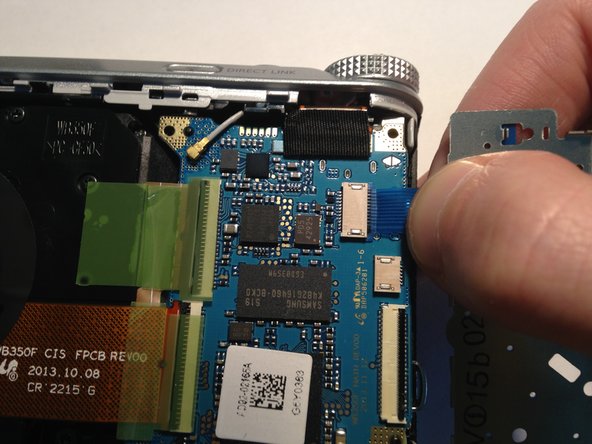

  • نوار را به منظور برداشتن پنل دکمه کنترل/ منو به آرامی بکشید.

نوار با یک کانکتور محکم نشده و بنابراین می توانید آن را مستقیما بیرون بکشید.

Gently pull the ribbon in order to remove the menu/control button panel.The ribbon isn't secured with a connector and you are able to pull it straight out.
