تعویض سنسور عکس NX500 سامسونگ

مرحله ۱ تعویض سنسور – باتری دوربین

  • سوئیچ واقع در پایین پشت دوربین را با شست بکشید.

Pull the switch on the bottom of the camera back with your thumb.Pull the switch on the bottom of the camera back with your thumb.

مرحله ۲

  • دومین سوئیچ (آبی) را با شست روبه جلو فشار دهید.

Push second switch(blue) forward with your thumb.Push second switch(blue) forward with your thumb.

مرحله ۳

  • باتری را بیرون بکشید.

Pull out battery.

مرحله ۴- محفظه جانبی صفحه نمایشگر

  • صفحه نمایشگر مقابل کاور لولا را باز کرده و ابزار بازکننده پلاستیکی را داخل آن قرار دهید.
  • کاور لولا را با حرکت دادن ابزار بازکننده پلاستیکی به حالت روبه پایین بلند کنید.
  • پیچ ۴ میلیمتری فیلیپس #۰۰۰ مشکی را بردارید که پس از برداشته شدن کاور لولا مشاهده می شود.

Open the screen exposing the hinge cover and place the plastic opening tool inside.Pry the hinge cover up by moving the plastic opening tool in a downward motion.Remove the black 4mm Phillips #000 screw that is revealed once the hinge cover is removed.

مرحله ۵

  • ۲ پیچ ۴ میلیمتری فیلیپس #۰۰۰ واقع در سمت راست دوربین را با پیچ گوشتی باز کنید.
  • ۵ پیچ ۴ میلیمتری فیلیپس #۰۰۰ واقع در پایین دوربین را با پیچ گوشتی باز کنید.
  • در دومین مرحله، دو پیچ ۴ میلیمتری فیلیپس #۰۰۰ روی نمایشگر را باز نکنید.
  • آخرین پیچ های ۴ میلیمتری بیرونی فیلیپس #۰۰۰ واقع در سمت چپ دوربین را با پیچ گوشتی باز کنید.

Unscrew the two 4 mm Phillips #000 screws on the right hand side of the camera using the screwdriver.Unscrew five more 4 mm Phillips #000 screws that are located at the bottom of the camera with the screwdriver.In the second step, do not the remove the two 4 mm Phillips #000 screen on the screen.

مرحله ۶

  • ابزار بازکننده پلاستیکی را در اطراف دوربین به سمت پایین حرکت داده تا دهانه کیس بلند شود.

کیس باید به آسانی برداشته شود، و نباید نیروی زیادی وارد نمود.

Use the plastic opening tool in a downward motion around each side of the camera  to pry the casing open.The casing should be removed easily; you shouldn't have to use much force.

مرحله ۷

  • نوار مشکی واقع در سمت چپ و پایین درون دوربین را مشخص کنید.
  • ابزار بازکننده پلاستیکی را زیر کانکتور نواری مشکی قرار دهید.
  • کابل را با حرکت دادن ابزار بازکننده پلاستیکی به سمت پایین بردارید.

به نیروی کمی برای برداشتن این نوار نیاز می باشد.

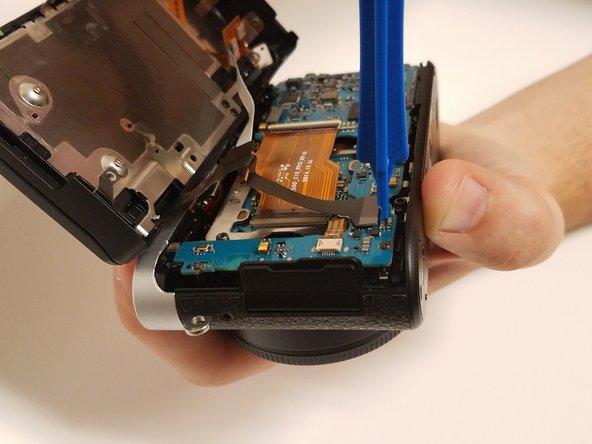

Locate the black ribbon at the bottom left of the camera's interior.Place the plastic opening tool under the black ribbon connector.

مرحله ۸- برد اصلی

  • چفت مشکی کانکتور نواری اصلی چپ را با استفاده از ابزار بازکننده پلاستیکی به سمت حرکت پایین بلند کنید.
  • کابل را با انگشت قطع کنید.

در کل ۵ کابل ZIF باید برداشته شود.

Use your fingers to disconnect the cable.Use your fingers to disconnect the cable.There are five ZIF cables total to be removed.

مرحله ۹

  • ابزار بازکننده پلاستیکی را به سمت پایین حرکت داده تا چفت روی کابل ZIF اصلی راست بلند شود.
  • کابل را با انگشت قطع کنید.

Use the wide-set plastic opening tool to lift the latch on the right main ZIF cable in a downward motion.Disconnect the cable using your finger.Disconnect the cable using your finger.

مرحله ۱۰

  • کابل ZIF واقع در پایین برد اصلی را مشخص کنید.
  • کابل را از جایی که متصل است با موچین بکشید تا قطع شود.

دقت کنید که فشار زیادی به کابل وارد نشود زیرا احتمالا صدمه می بیند.

Locate the ZIF cable at the bottom of the main board.Disconnect the cable with the tweezers by pulling it away from where the cable is connected.

مرحله ۱۱

  • کابل ZIF واقع درسمت چپ برد اصلی را مشخص کنید.
  • کابل را از جایی که متصل است با موچین بکشید تا قطع شود.

دقت کنید که فشار زیادی به کابل وارد نشود زیرا احتمالا صدمه می بیند.

Locate the skinny ZIF cable on the left side of the main board.Disconnect the cable with the tweezers by pulling it away from where the cable is connected.

مرحله ۱۲

  • کابل مشکی متصل به سمت راست و بالای برد اصلی را مشخص کنید.
  • ابزار بازکننده پلاستیکی را زیر کانکتور خاکستری قرار داده و آن را به دقت بلند کنید.

بلند کردن کانکتور به آسانی انجام می شود.

Locate the black cable connected at the top right of the main board.Place the wide-set plastic opening tool underneath the gray connector and carefully pry it up.It will easily pop up.

مرحله ۱۳

  • ۴ پیچ مشکی ۴ میلیمتری فیلیپس #۰۰۰ واقع در نزدیک هر گوشه برد اصلی را بردارید.

برد را از کیس بلند نموده و به دقت در جای امنی قرار دهید.

Remove the 4 black 4-mm Phillips #000 screws located near each corner of the main board.

مرحله ۱۴- سنسور عکس

  • ۳ پیچ T6 مشکی ۵ میلیمتری را با استفاده از پیچ گوشتی تروکس در امتداد کیس فلزی سنسور عکس بردارید.

Remove the three black 5-mm T6 type screws using a Torx screwdriver located along the metal casing of the image sensor.The image sensor is very sensitive, be sure not to smudge the filter covering.

سنسور عکس بسیار حساس است، مطمئن شوید که پوشش فیلتر را صاف نکنید.

سنسور عکس را بیرون بکشید تا با سنسور جدید تعویض شود.
