تعویض سی دی درایو NP530U4BL سامسونگ

مرحله ۱ تعویض سی دی درایو – برداشتن کاور پشت

قبل از پیاده سازی کامپیوتر، مطمئن شوید که دستگاه خاموش است.

  • با استفاده از پیچ گوشتی فیلیپس #۰۰، تمام ۱۰ پیچ ۱.۵ میلیمتری را از کاور پشت لپ تاپ بردارید.

با برداشتن این پیچ ها، بلند کردن پنل از سمت راست لپ تاپ میسر می شود.

Before disassembling your computer, make sure it is powered off.

مرحله ۲

  • با یک دست، دکمه­ی واقع در پنل پشت را بپیچید و سپس آن را بردارید.

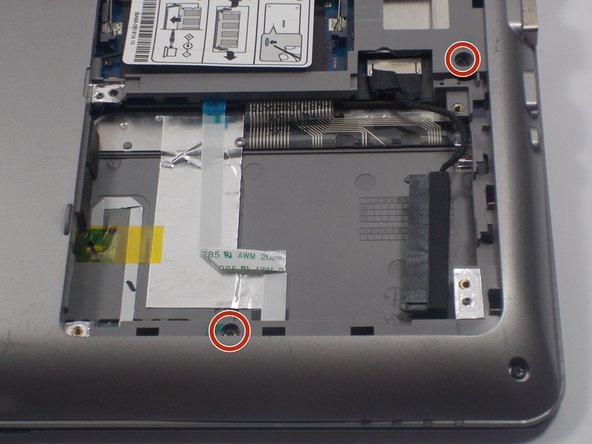

  • دو پیچ ۱.۵ میلیمتری زیر پنل را با پیچ گوشتی فیلیپس #۰۰ بردارید.

اکنون کل کاور پشت لپ تاپ جدا می شود.

Using your dominant hand, pinch the tab on the back panel to the right and remove it.Using the Phillips #00 screwdriver, remove the two 1.5 mm screws that are under the panel.

مرحله ۳

فنر متصل کننده پایه به صفحه در قسمت بالا قرار دارد.

هنگام استفاده از ابزار بازکننده پلاستیکی ، مراقب باشید که شاخه های اتصال کاور پشت به پایه در زمان جدا شدن خیلی سفت یا کشیده نشوید.

کشیدن آهسته بسیار آسانتر بوده و آسیب کمتری به دستگاه وارد خواهد شد.

  • با استفاده از ابزار بازکننده پلاستیکی، از گوشه چپ لپ تاپ شروع کرده و به صورت افقی به سمت گوشه راست بالا بلند کنید.

Be sure that you are looking at the laptop so that the spine connecting the base to the screen is at the top.

مرحله ۴

  • مجددا از گوشه چپ بالا شروع نموده، و به صورت عمودی به سمت گوشه چپ پایین لپ تاپ بلند کنید.

اکنون دو تا از چهار طرف نگهدارنده کاور پشت در پایه باز شده است.

Again starting in the upper left-hand corner, pry down vertically towards the bottom left-hand corner of the laptop.

مرحله ۵

  • با یک دست، سمت چپ کاور پشت را نگهداشته و به آرامی روبه بالا بکشید. در اینصورت شاخه های واقع در لبه پایین و راست پایه جدا می شوند.

سمت راست کاور دارای دهانه هایی است که به اطراف پورت های USB، پورت HDMI، پورت اترنت، پورت VGA و جک هدفون می روند. در زمان باز کردن شاخه های اطراف این قطعات دقت کنید.

پس از تکمیل این مرحله، کل کاور پشت باید از پایه جدا شده، و داخل لپ تاپ نیز باید مشاهده شود.

Using your dominant hand, grasp the left side of the back cover and gently pull it up. This should disengage the prongs on the bottom and right edge of the base.The right side of the cover has openings that go around the USB ports, the HDMI port, the Ethernet port, the VGA port, and the headphone jack. Use caution when disengaging the prongs around these parts.

مرحله ۶

تمام مراحل شامل برداشتن کاور پشت باید با پوشیدن دستکش ضد ایستا تکمیل شوند. که مانع از ESD (تخلیه الکترواستاتیک) می شود. ESD می تواند تقریبا به هر قطعه داخل کامپیوتر آسیب برساند.

All steps following the removal of the back cover should be completed while wearing an Anti static bracelet. This prevents ESD (electrostatic discharge). ESD can damage nearly every part on the inside of your computer.All steps following the removal of the back cover should be completed while wearing an Anti static bracelet. This prevents ESD (electrostatic discharge). ESD can damage nearly every part on the inside of your computer.

مرحله ۷- سی دی درایو

  • با شست چپ به درایو فشار دهید و به آهستگی آن را به بیرون حرکت دهید. درایو باید به سمت بیرون کشیده شود تا اینکه جدا شود.

مطمئن شوید که سی دی درایو را حرکت می دهید و آن را بلند نمی کنید.

زیرا می تواند به پین های کوچک و سایر قطعات حساس نزدیک سی دی درایو آسیب برساند.

Press down on the drive with your left thumb and slowly slide it out of place. The drive should slide all the way out of the machine until it is detahced.Be sure to slide the CD Drive, do not lift it. Lifting the CD drive could damage small pins and other sensitive parts near the CD drive.
