تعویض صفحه تاچ تبلت سامسونگ گلکسی ۲ ۷.۰



مرحله ۱- آماده سازی دستگاه

  • دستگاه را کاملا خاموش کنید.
  • کارت SD را از شیار کارت SD بردارید.

Power the device down completely

مرحله ۲

  • از اهرم بلند کردن برای جدا نمودن پنل‌های جلو و عقب استفاده کنید که اهرم را زیر لبه صفحه قرار داده و آن را اطراف کل دستگاه بکشید.

دقت کنید که تمام گیره‌های پنل پشت باز شوند و یا اینکه کشیدن زیاد ممکن است به تبلت آسیب برساند.

Use the prying tool to separate the front and rear panels by slipping the tool underneath the screen edge and sliding it around the entire device.

مرحله ۳

  • اهرم بلند کردن را زیر سیم‌ها قرار داده و آن را به آرامی بلند کرده تا کابل فلوی باتری از شیار خود برداشته شود.

در زمان قرار دادن باتری جدید، ابتدا سوکت را وصل کرده و آن را همتراز کنید.

Remove the battery Flex Cable from its socket by placing the pry tool under the wires and gently prying it out.When you are placing in the new battery, it helps to connect the socket first or else it becomes difficult to properly align once the battery is in place.

مرحله ۴

  • ۶ پیچ ۴ میلیمتری نگهدارنده باتری را با استفاده از پیچ گوشتی فیلیپس بردارید.
  • در زمان شل شدن باتری، آن را بردارید.

Using the Phillips precision screw driver remove the six 4 mm screws holding the battery in place.Once the battery is loose, remove as shown.Once the battery is loose, remove as shown.

مرحله ۵

  • ۱۲ پیچ ۴ میلیمتری نگهدارنده مادربرد را با استفاده از پیچ گوشتی فیلیپس #۰۰ بردارید.

Using the Phillips #00 precisions screwdriver, remove the 12 4mm screws holding in the motherboard.

مرحله ۶

  • تمام اتصالات کابل فلوی را در قسمت پایین مادربرد آزاد کنید.
  • اتصالات را از هر دو اسپیکر صدا با استفاده از اهرم پلاستیکی بردارید.
  • پس از قطع شدن، اسپیکرهای صدا را از دستگاه به آرامی بردارید.

Using the plastic pry tool release connections for both loudspeakers.Release all flex cable connections at the bottom section of the motherboard.Once disconnected gently remove the loudspeakers from the device.

مرحله ۷

  • تمام کابل‌های فلوی واقع در سمت راست مادربرد دستگاه را آزاد کنید.
  • کابل فلوی صفحه تاچ را با اهرم پلاستیکی از سوکت خود آزاد کنید.
  • با همین اهرم، کابل فلوی صفحه LCD را نیز از سوکت خود آزاد نمایید.

Release all flex cables on the right side of the device motherboard as shown.Using the plastic pry tool, release the touch screen flex cable from its socket.

مرحله ۸

  • تمام کابل‌های فلوی واقع در قسمت بالای مادربرد را آزاد کنید.
  • کابل فلوی سنسور را با اهرم پلاستیکی از سوکت خود آزاد کنید.
  • با همین اهرم، کابل‌های فلوی دوربین را از سوکت خود آزاد کنید.
  • کابل فلوی دوربین جلو را از سوکت خود آزاد کنید.
  • کابل فلوی دکمه کناری را از سوکت خود آزاد کنید.

مرحله ۹

  • بیش از یک کابل فلوی وجود دارد که باید برداشته شده، که در سمت راست کانکتور دوربین جلو است و به جک هدقون و میکروفن بالا متصل است.



مرحله ۱۰

  • مادربرد را به آرامی از دستگاه بردارید.

مطمئن شوید که هیچ کابل فلوی در زمان برداشته شدن از مادربرد آسیب نبینند.

بلند کردن مادربرد از بالا به جای پایین آسانتر است.

مرحله ۱۱- صفحه تاچ

  • کابل فلوی دکمه را با اسپادگر آزاد کنید.

در زمان برداشتن کابل فلوی دقت کنید که کابل فلوی دکمه کوچک است و چسب قوی آن را نگهداشته است.

مرحله ۱۲

  • دوربین اصلی را با اسپادگر بردارید.
  • دو فاصله انداز اصلی را با اسپادگر بردارید.

مرحله ۱۳

  • دوربین جلو را با موچین بردارید.

Remove the front facing camera using the precision tweezers.

مرحله ۱۴

  • کابل فلوی سنسور را با پیچ گوشتی سر صاف بردارید.
  • کاوری که روی جک هدفون است را با پیچ گوشتی سر صاف بردارید.
  • جک هدفون را با پیچ گوشتی سر صاف بردارید.

در زمان برداشتن جک هدفون دقت کنید زیرا محکم چسبیده است.

مرحله ۱۵

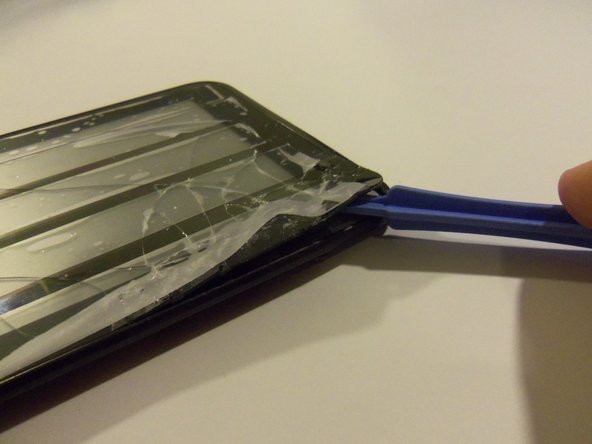

  • نواری در جلوی صفحه لمسی به قرار دهید تا از گلس شکسته محافظت کند. بهتر است نوار عریض باشد.
  • صفحه تاچ را گرم کنید تا چسب قوی آن آزاد شود.
  • با استفاده از اهرم بلند کردن ایمن، لبه صفحه تاچ را بلند نموده و اطراف دستگاه به آرامی کار کنید.

مرحله ۱۶

در نهایت، صفحه تاچ برداشته می‌شود

Congratulations, this is what your device should look like after the touch screen has been removed.
