مرحله ۱- کاور صفحه LCD دوربین

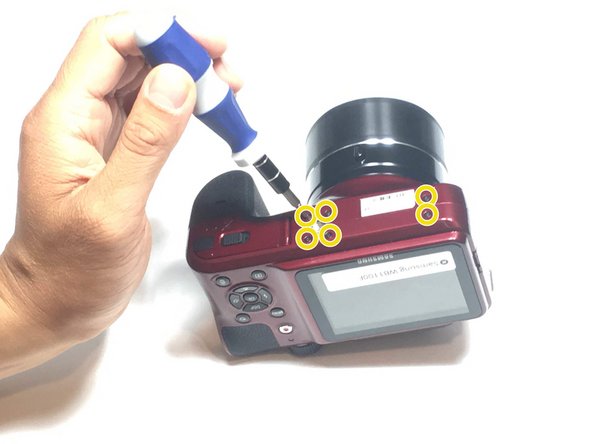

  • شش پیچ فیلیپس #۰۰۲ میلیمتری متصل به سه پایه و پیچ های مجاور را بردارید.
  • شش پیچ فیلیپس #۰۰۲ میلیمتری را از یک سمت دوربین بردارید.

Remove six 1.2 mm Phillips #00 screws connected to the tripod dock and adjacent screws.Remove six 1.2 mm Phillips #00 screws from the side of the camera.

مرحله ۲

از ابزار بازکننده پلاستیکی یا اسپادگر در صورت لزوم استفاده کنید.

  • از انتهای صاف اسپادگر برای شل کردن اتصال بین پنل پشت و دستگاه استفاده نمایید. پنل پشت را با دو دست بردارید.

Using the flat end of a spudger, loosen the connection between the back panel and the device. Remove the back  panel using your hands.

مرحله ۳- صفحه LCD

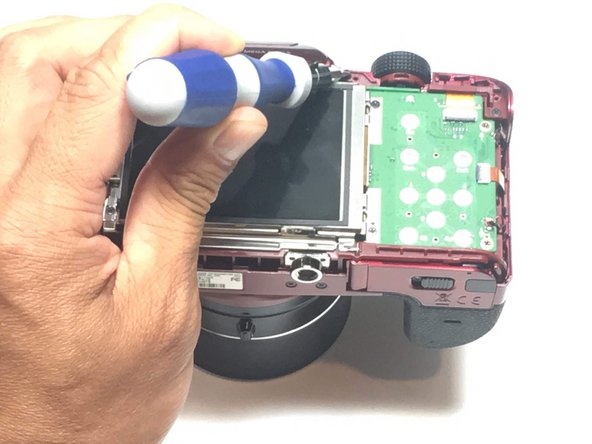

  • چهار پیچ ۱.۲ میلیمتری فیلیپس #۱ متصل به صفحه LCD را بردارید.

Remove four 1.2 mm Phillips #1 screws connected to the LCD screen.Remove four 1.2 mm Phillips #1 screws connected to the LCD screen.

مرحله ۴

  • صفحه LCD را چرخانده تا کابل نمایشگر دیده شود.
  • از نوک اسپادگر یا ناخن برای چرخاندن نوار کوچک روی کانکتور ZIF کابل نمایشگر استفاد کنید.

مطمئن شوید که نوار آویزان را بلند می کنید، نه خود کانکتور را.

  • کابل نواری را با موچین از سوکت خود در مادربرد بردارید.

خط سفید روی این کابل نواری بیانگر لبه ناحیه اتصال است. برای نصب مجدد، کابل را وارد کانکتور در این خط نمایید و سپس نوار را ببندید. اگر کابل به آسانی وارد خط نشد، احتمالا همتراز نشده و باید آن را به آرامی برداشته و مجددا قرار دهید.

Flip the LCD screen over to reveal the display cable.Use the tip of a spudger or your fingernail to flip up the small retaining flap on the display cable ZIF connector.Be sure you are prying up on the hinged retaining flap, not the connector itself.

مرحله ۵- مادربرد

  • دو پیچ ۲.۱ میلیمتری فیلیپس #۰۰ متصل به مادربرد دوربین را بردارید.

Remove two 1.2 Phillips #00  screws connected to the motherboard.

مرحله ۶

  • ۵ سیم متصل به مادربرد دوربین را قطع کنید.

Desolder five wires connected to the  camera motherboard.

مرحله ۷

  • از نوک اسپادگر یا ناخن برای چرخاندن نوارهای کوچک روی ۵ کانکتور ZIF در مادربرد استفاده کنید.

مطمئن شوید که نوار آویزان را بلند می کنید، نه خود کانکتور را.

  • ۵ کابل نواری را از مادربرد دوربین قطع کنید.

خط سفید روی این کابل نواری بیانگر لبه ناحیه اتصال است. برای نصب مجدد، کابل را وارد کانکتور در این خط نمایید و سپس نوار را ببندید. اگر کابل به آسانی وارد خط نشد، احتمالا همتراز نشده و باید آن را به آرامی برداشته و مجددا قرار دهید.

Use the tip of a spudger or your fingernail to flip up the small retaining flaps on the five ZIF connectors on the motherboard.Be sure you are prying up on the hinged retaining flap, not the connector itself.

مرحله ۸

  • مادربرد را به آرامی بردارید.

Gently remove the motherboard.

مرحله ۹- لنز دوربین

  • ۳ پیچ ۱.۵ میلیمتری فیلیپس #۱ متصل به قطعه لنز را بردارید.

Remove the three 1.5 mm Phillips #1 screws connected to the lens assembly.

مرحله ۱۰

قطعه لنز را از بدنه اصلی دوربین با استفاده از اسپادگر بلند کنید تا بیرون کشیده شود.

Pull the lens assembly from main body of the camera, using a spudger to pry if necessary.Pull the lens assembly from main body of the camera, using a spudger to pry if necessary.
