تعویض مادربرد سامسونگ Radiant360 R1

تعویض مادربرد سامسونگ Radiant360 R1



مرحله ۱- میکرو USB / پنل پورت برق

روشن بودن دستگاه در زمان کار کردن آن ممکن است باعث شوک الکتریکی شود. مطمئن شوید که دستگاه خاموش بوده و از برق نیز قطع باشد.

  • از اهرم پلاستیکی برای بلند کردن و برداشتن دوشاخه های لاستیکی استفاده نمایید.

Working on your device while it is turned on may result in electric shock. Make sure to shut down and unplug your device before you begin.

مرحله ۲

  • با استفاده از پیچ گوشتی فیلیپس PH1، ۴ پیچ (۹.۵ * ۱.۶ میلیمتری) را از صفحه پایه بردارید.
  • صفحه پایه را با ثابت کردن اسپیکر و با استفاده از اهرم پلاستیکی از اسپیکر بلند نموده و بردارید.

Using a PH1 Philips screwdriver, remove four (9.5mm x 1.6mm) screws from the base plate.

مرحله ۳

  • اسپیکر را روی میز قرار دهید به طوریکه پد لمسی آن روبه پایین باشد.
  • شبکه اسپیکر را با ثابت کردن اسپیکر روی میز برداشته و به انتهای اسپیکر فشار دهید. شبکه اسپیکر را به بالا حکرت داده و بردارید.

Place the speaker on the table with the Touch Pad facing down. This will leave you with the Port Panel exposed.

مرحله ۴

  • دو پیچ (۹.۵ * ۱.۶ میلیمتری) واقع در پنل پورت را با پیچ گوشتی فیلیپس PH1 بردارید.
  • پنل پورت را از بدنه اسپیکر بردارید تا کابل های نواری دیده شوند.

Remove the two exposed (9.5mm x 1.6mm) PH1 Phillips screws on the Port Panel.

مرحله ۵

  • در حالیکه پنل پورت ثابت است، دو کابل نواری را همزمان با فشردن گیره قفل روی کانکتورهای کابل نواری بکشید و کانکتور را از پنل پورت بیرون بکشید.

While stabilizing  the Port Panel remove the two ribbon cables one at a time by pressing the locking clip down on the ribbon cable connectors and pulling the connector away from the Port Panel.

مرحله ۶- اسپیکر توئیتر ۱ اینچ

  • ۴ پیچ (۹.۵ * ۱.۶ میلیمتری) واقع در بدنه اسپیکر پورت را با پیچ گوشتی فیلیپس PH1 بردارید.
  • پنل پورت را برداشته تا ساب ووفر دیده شود.

Remove the four (9.5mm x 1.6mm) PH1 Phillips screws on the port speaker body.

مرحله ۷

  • ۸ پیچ (۹.۵ * ۱.۶ میلیمتری) واقع در سمت راست بدنه اسپیکر را با پیچ گوشتی فیلیپس PH1 بردارید.
  • ۱ پیچ (۹.۵ * ۱.۶ میلیمتری) واقع در سمت چپ بدنه اسپیکر را با پیچ گوشتی فیلیپس PH1 بردارید.

اطراف بدنه با R و L برای سمت راست و چپ مشخص شده است.

Remove the eight (9.5mm x 1.6mm)  PH1 Phillips screws on the right side of the speaker body.

مرحله ۸

  • بدنه را باز کرده تا پنل داخلی و مادربرد دیده شود.

Open up the body to expose the inner panel and motherboard.

مرحله ۹

  • کابل نواری را از توئیتر بردارید که به مادربرد اصلی وصل است.
  • توئیتر را از محفظه بیرون بکشید.

Remove the ribbon cable from the tweeter which is attached to the main motherboard.

مرحله ۱۰- ماژول بلوتوث

  • گرومت لاستیکی را از شیار روی محفظه پلاستیکی بیرون بکشید.

این کار ممکن است زمانی روی دهد که دو شیار جدا می‌شوند.

Slide rubber grommet out of slot on plastic housing.

مرحله ۱۱

  • کانکتور سفید را با فشار دادن دکمه آزادسازی قطع کنید در حالیکه کانکتور را از سوکت بیرون می‌کشید.
  • مهار سیم کشی را برداشته و کنار بگذارید.

سایر کانکتورهای واقع در مهار سیم کشی باید از مراحل قبلی آزاد باشند.

Disconnect white connector by pushing down on the release tab while gently pulling the connector free from the socket.

مرحله ۱۲

  • دو پیچ فیلیپس PH2 را از پایه قطعه مادربرد بردارید.

این پیچ‌ها ممکن است محکم باشند. دقت کنید که در زمان برداشتن پیچ‌ها، به لاستیک آنها ضربه وارد نشود.

Locate and remove the two PH2 Phillips screws from the base of the motherboard assembly.

مرحله ۱۳

  • قطعه مادربرد را بچرخانید و ماژول بلوتوث واقع در یک سمت فریم فلزی را مشخص کنید.
  • یک پیچ فیلیپس PH2 را بردارید.

Flip the motherboard assembly over and locate the Bluetooth module on the side of the metal frame.

مرحله ۱۴

  • دکمه سفید را فشار دهید در حالیکه ماژول بلوتوث را به آرامی از کانکتور و فریم بیرون می‌کشید.

Press the white tab while gently pulling the Bluetooth module away from the connector and frame.

مرحله ۱۵- مادربرد

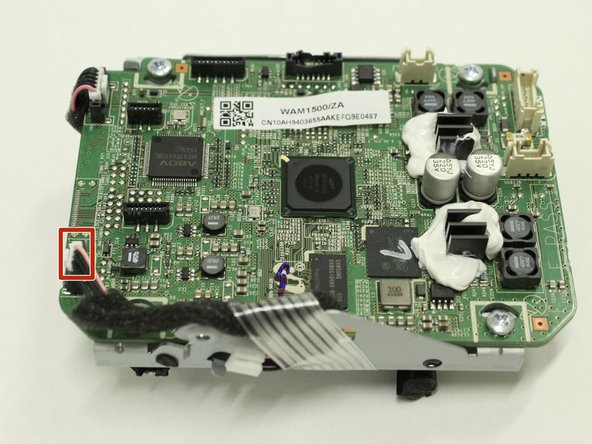

  • دکمه آزادسازی روی کاکتور سفید کوچک را فشار داده تا آخرین مهار سیم شی از مادربرد قطع شود.

Pinch the release tab on the remaining small white connector to disconnect the final wiring harness from the motherboard.

مرحله ۱۶

  • ۴ پیچ فیلیپس PH2 که مادربرد را به فریم پایه متصل کرده است بردارید.
  • مادربرد را به دقت از فریم فلزی جدا کنید.
  • Remove the four PH2 Phillips screws holding the motherboard to the mounting frame.
