فهرست مطالب

مرحله ۱ تعویض مادربرد – سینی سیم کارت

  • ابزار بیرون کشیدن سیم کارت یا گیره کاغذی را وارد سوارخ کوچک سینی سیم کارت در بالای گوشی نمایید.
  • سینی را فشار دهید. که ممکن است به نیروی اندکی نیاز داشته باشد.
  • سینی سیم کارت را بردارید.

Insert a SIM eject tool, SIM eject bit, or a straightened paperclip into the small hole in the SIM card tray at the top of the phone.Press to eject the tray. This may require some force.Remove the SIM card tray.

مرحله ۲- قلم S

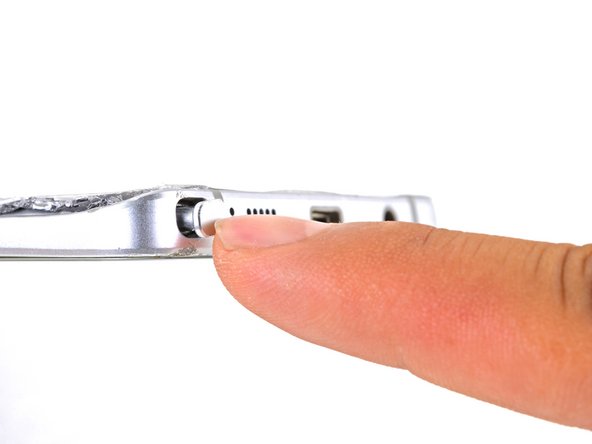

  • با ناخن، دکمه قلم S را فشار دهید تا اینکه صدا دهد و از گوشی جدا شود.
  • قلم S را بردارید.

Using your fingernail, push the S-Pen button until it clicks and pops out of the phone.Remove the S-Pen.Remove the S-Pen.

مرحله ۳- گلس عقب

اگر پشت گلس ترک خورده است، کل سطح را با نوار بسته بندی به دقت بچسبانید.

  • به مدت ۱۰ دقیقه iOpener را در پایین گوشی قرار دهید.

چندین بار ممکن است از iOpener برای گرم کردن گوشی استفاده کنید. دستورالعمل iOpener را برای جلوگیری از گرمای زیاد دنبال نمایید.

سشوار مو، تفنگ حرارتی یا صفحه داغ نیز ممکن است استفاده شوند اما باید دقت نمود تا گوشی بیش از حد گرم نشود، نمایشگر OLED و باتری داخلی در اثر گرما ممکن است آسیب ببینند.

If the glass back is cracked, carefully tape over the entire surface with packing tape.

مرحله ۴

  • فنجان مکشی را در حد ممکن در لبه پایین گوشی قرار دهید.

اگر کاور پشت گوشی ترک خورده است، فنجان مکشی ممکن است نچسبد. آن را با نوار قوی بلند نموده و یا اینکه فنجان مکشی را دز یک قسمتی محکم کنید.

  • فنجان مکشی را بلند کرده و پیک بازکننده را زیر گلس عقب قرار دهید.

گلس عقب بسیار نازک بوده و در صورت نیروی زیاد یا بلند کردن آن با ابزارهای فلزی ممکن است شکسته شود.

Apply a suction cup as close as possible to the bottom edge of the phone.If the phone's back cover is cracked, the suction cup may not stick. Try lifting it with strong tape, or superglue the suction cup in place and allow it to cure so you can proceed.Lift on the suction cup and insert an opening pick under the rear glass.

مرحله ۵

  • پس از قرار دادن پیک، لبه آن را با iOpener به مدت یک دقیقه مجددا گرما دهید.

Once the pick is in place, reheat the edge with an iOpener for another minute.

مرحله ۶

  • پیک را در لبه پایین گوشی حرکت دهید.

پیک به آرامی حرکت دهید بطوریکه نوک آن از درز بیرون نیایید. اگر حرکت دادن پیک مشکل است، iOpener را مجددا گرم کرده و استفاده نمایید.

  • پیک را به منظور جلوگیری از چسبیدن بردارید و پیک دیگری را استفاده کنید تا به مرحله بعدی بروید.

Slide the pick down the bottom edge of the phone.Go slowly so that the tip doesn't slip out of the seam. If sliding becomes difficult, reheat and reapply the iOpener.رLeave the pick in place to prevent the adhesive from resealing, and grab another pick as you proceed to the next step.

مرحله ۷

  • پیک دیگری را وارد کرده و اطراف گوشه گوشی به آرامی حرکت دهید.

با توجه به شکل منحنی پشت، گلس بسیار ظریف بوده و احتمالا از گوشه ترک می خورد. در صورتی که پیک در گوشه ها به سختی حرکت می کند از iOpener مجددا استفاده نمایید.

Insert another pick and slowly cut around the corner of the phone.Due to the curved shape of the back, the glass is extremely fragile and prone to cracking in the corners. Be patient and reapply an iOpener if the corner feels hard to slice through.Due to the curved shape of the back, the glass is extremely fragile and prone to cracking in the corners. Be patient and reapply an iOpener if the corner feels hard to slice through.

مرحله ۸

  • قبل از برش دادن بیشتر، از iOpener گرمادیده در لبه بلندتر استفاده کنید.

Before cutting further, apply a heated iOpener to the long edge.

مرحله ۹

  • روش گرم کردن و بریدن را برای سه طرف دیگر گوشی نیز تکرار کنید.
  • پیک را از هر لبه گوشی برداشته و به مرحله بروید تا از چسبیدن آن جلوگیری شود.

Repeat the previous heating and cutting procedure for the remaining three sides of the phone.Leave an opening pick in each edge of the phone as you continue to the next to prevent the adhesive from resealing.Leave an opening pick in each edge of the phone as you continue to the next to prevent the adhesive from resealing.

مرحله ۱۰

  • از پیک برای برداشتن هر چسب باقیمانده اطراف لبه های گلس استفاده کنید.
  • گلس را بلند نموده و آن را از گوشی بردارید.

Use an opening pick to cut any remaining adhesive around the edges of the glass.Lift the glass and remove it from the phone.Lift the glass and remove it from the phone.

مرحله ۱۱

برای نصب مجدد کاور پشت:

  • با موچین هرگونه چسب باقیمانده را از کاور پشت و شاسی گوشی بردارید.
  • محل چسب را با الکل ایزوتروپیل غلیظ (حداقل ۹۰%) و پارچه تمیزی پاک کنید. فقط به یک جهت بکشید و به سمت جلو و عقب کشیده نشود. این کار به قرار دادن چسب جدید در سطح کمک می کند.
  • گوشی را روشن نموده و قبل از نصب چسب جدید و لحیم کاری مجدد گوشی، آن را تست کنید.

چسب جایگزین را مطابق با کانکتورهای دقیق کاور پشت قرار دهید. از نوار دوطرفه مانند تسا ۶۱۳۹۵ نیز می توان استفاده کرد.

پس از نصب کاور عقب، چندین دقیقه فشار زیادی به گوشی وارد کرده تا چسب محکم شود.

در طول لزوم، ممکن است کاور پشت را بدون تعویض چسب مجددا نصب کنید. هر گونه چسبی که ممکن است مانع از قرار گرفتن کاور پشت شود را بردارید. پس از نصب، کاور پشت را گرم کرده و فشار دهید تا محکم شود.

To reinstall the back cover:

مرحله ۱۲- فریم میانی

  • ۲۰ پیچ ۳.۳ میلیمتری فیلیپس را بردارید.

Remove the twenty 3.3 mm Phillips screws.

مرحله ۱۳

مطمئن شوید که سینی سیم کارت قبل از انجام این مرحله خارج شده باشد.

  • فریم میانی را از لبه ها گرفته و آن را روبه بالا بلند کرده در حالیکه با یک انگشت به باتری فشار می دهید.

چسب اندکی در هر گوشه ای که فریم میانی را به قطعه نمایشگر متصل کرده است وجود دارد. از نیروی ثابتی استفاده کرده تا اینکه فریم میانی جدا شود.

  • فریم میانی را بردارید.

Make sure you've ejected the SIM tray before performing this step.Hold the midframe by the edges and lift it upwards while pushing down against the battery with one finger.There is a small amount of adhesive in each corner holding the midframe to the display assembly. Apply constant force until the midframe separates.

مرحله ۱۴- قطع کردن باتری نوت ۵ گلکسی سامسونگ

  • با استفاده از انتهای صاف اسپادگر، کانکتور باتری را مستقیم از سوکت خود در مادربرد بلند کنید.

Using the flat end of a spudger, lift the battery connector straight up from its socket on the motherboard.Using the flat end of a spudger, lift the battery connector straight up from its socket on the motherboard.

مرحله ۱۵- مادربرد

  • با استفاده از انتهای صاف اسپادگر، کانکتور هدفون را قطع کنید.

Using the flat end of a spudger, disconnect the earpiece connector.Using the flat end of a spudger, disconnect the earpiece connector.

مرحله ۱۶

  • با استفاده از انتهای صاف اسپادگر، کانکتور صفحه تاچ را قطع کنید.

Using the flat end of a spudger, disconnect the touchscreen connector.Using the flat end of a spudger, disconnect the touchscreen connector.

مرحله ۱۷

  • با استفاده از انتهای صاف اسپادگر، کانکتور نمایشگر را قطع کنید.

Using the flat end of a spudger, disconnect the display connector.Using the flat end of a spudger, disconnect the display connector.

مرحله ۱۸

  • با استفاده از انتهای صاف اسپادگر، کانکتور دکمه های جهت دار را قطع کنید.

Using the flat end of a spudger, disconnect the navigation buttons connector.Using the flat end of a spudger, disconnect the navigation buttons connector.

مرحله ۱۹

  • با استفاده از انتهای گرد اسپادگر، کابل آنتن را قطع کنید.

Using the pointed end of a spudger, disconnect the antenna cable.Using the pointed end of a spudger, disconnect the antenna cable.

مرحله ۲۰

  • مادربرد را از گوشه های بالا گرفته، آن را روبه بالا تا کرده در حالیکه کابل های فلوی از مسیر خود خارج می شوند.

مادربرد را بر ندارید. زیرا هنوز به برد فرعی متصل است.

Holding the motherboard by the top corners, hinge it upwards while clearing flex cables out of its path.Do not remove the motherboard. It is still attached to the daughterboard.Do not remove the motherboard. It is still attached to the daughterboard.

مرحله ۲۱

  • با استفاده از انتهای صاف اسپادگر، کانکتور برد فرعی را از مادربرد قطع کنید.
  • مادربرد را بردارید.

Using the flat end of a spudger, disconnect the daughterboard connector from the motherboard.Remove the motherboard.
