فهرست مطالب

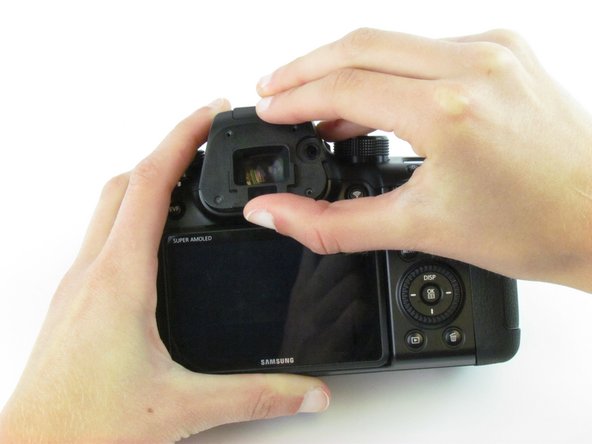

مرحله ۱ تعویض مادربرد – کاور پشت

  • با استفاده از پیچ گوشتی فیلیپس #۰۰، ۴ پیچ ۵.۵ میلیمتری اطراف ویوفایندر را بردارید.
  • کاور ویوفایندر را با انگشت به سمت بالا بلند کنید.

Use the Phillips #00 screwdriver to remove the four 5.5 mm screws surrounding the viewfinder.Use your fingers to lift the plastic viewfinder cover upward.Use your fingers to lift the plastic viewfinder cover upward.

مرحله ۲

  • با استفاده از پیچ گوشتی فیلیپس #۰۰، ۲ پیچ ۵.۵ میلیمتری را از سمت راست دوربین بالای پورت کارت SD بردارید.

Use the Phillips #00 screwdriver to remove the two 5.5 mm screws from the right side of the camera above the SD card port.Use the Phillips #00 screwdriver to remove the two 5.5 mm screws from the right side of the camera above the SD card port.

مرحله ۳

  • با استفاده از پیچ گوشتی فیلیپس #۰۰، ۱ پیچ ۵.۵ میلیمتری واقع در سمت چپ و بالای پورت HDMI را بردارید.

Use the Phillips #00 screwdriver to remove one 5.5 mm screw on the left, above the HDMI port.

مرحله ۴

  • از پیچ گوشتی فیلیپس #۰۰ برای برداشتن ۵ پیچ ۵.۵ میلیمتری از پایین و نزدیک محفظه باتری استفاده کنید.
  • با استفاده از پیچ گوشتی فیلیپس #۰۰، ۱ پیچ ۳.۸ میلیمتری را از دسته و زیر محفظه باتری بردارید.

Use the Phillips #00 screwdriver to remove the five 5.5 mm screws from the bottom, near the battery compartment.

مرحله ۵

  • کاور پشت را با استفاده از ابزار بازکننده پلاستیکی از کاور جلو جدا کنید.

کاور پشت را به ترتیب از پایین، سمت راست و سمت چپ بلند نمایید.

Use a plastic opening tool to separate the back cover from the front cover.Pry the back cover in this order: bottom, right side, left side.Pry the back cover in this order: bottom, right side, left side.

مرحله ۶

  • کاور پشت را با انگشت از کاور جلو بکشید.

کاور پشت را کاملا از کاور جلو جدا نکنید زیرا دو کابل این محفظه ها را با هم نگهداشته است.

Use your fingers to pull the back cover away from the front cover.Do not completely separate the back cover from the front cover as two cables hold these components together.

مرحله ۷

  • دو کابل نواری را با موچین به صورت افقی از گیره های خود بکشید.

Use tweezers to pull the two ribbon cables horizontally out of their clips.Use tweezers to pull the two ribbon cables horizontally out of their clips.Use tweezers to pull the two ribbon cables horizontally out of their clips.

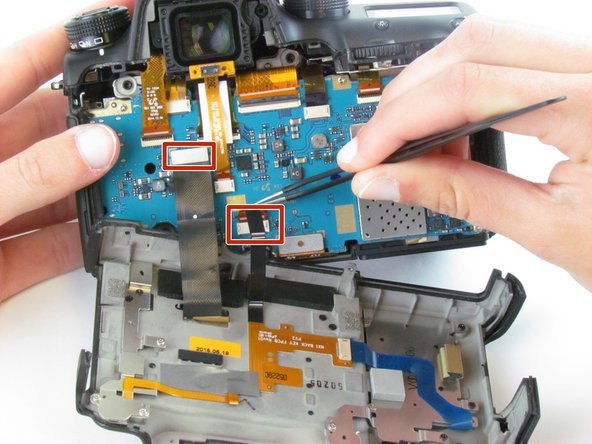

مرحله ۸- مادربرد

  • ۵ کابل نواری را به صورت افقی با موچین از گیره های خود بکشید.
  • با استفاده از اسپادگر یا ناخن، ۴ کانکتور نیروی درج صفر (ZIF) یا نوار محافظ کوچک را بچرخانید. سپس، کابل نواری را بکشید تا قطع شود.
  • نوار سبز را با ناخن بردارید. سپس، کانکتور کابل آنتن را با اسپادگر بصورت مستقیم از برد بلند کنید.
  • هر طرف کانکتور صاف را با اسپادگر یا موچین بلند کنید. سپس، یک کانکتور را مستقیم از سوکت خود بلند کنید.
  • دو کابل دوتایی را با انگشت یا موچین روبه بالا بکشید و در همان جهت از کانکتوری که سیم ها کار می کنند بیرون بکشید.
حتما بخوانید   تعویض سنسور عکس NX500 سامسونگ

Use tweezers to pull the five ribbon cables horizontally out of their clips.

مرحله ۹

  • با استفاده از پیچ گوشتی فیلیپس #۰۰، ۶ پیچ نقره ای ۴.۵ میلیمتری را بردارید.

Use the Phillips #00 screwdriver to remove the six silver 4.5 mm screws.

مرحله ۱۰

  • از اسپادگر برای بلند کردن مادربرد از سمت راست به سمت چپ استفاده کنید.
  • مادربرد را با انگشت کاملا از دوربین بلند نمایید.

Use a spudger to lift the motherboard up starting on the right side proceeding to the left side.Use your fingers to lift the motherboard completely out of the camera.
