پیاده سازی ریدر E60 سامسونگ



مرحله ۱- برداشتن پشت

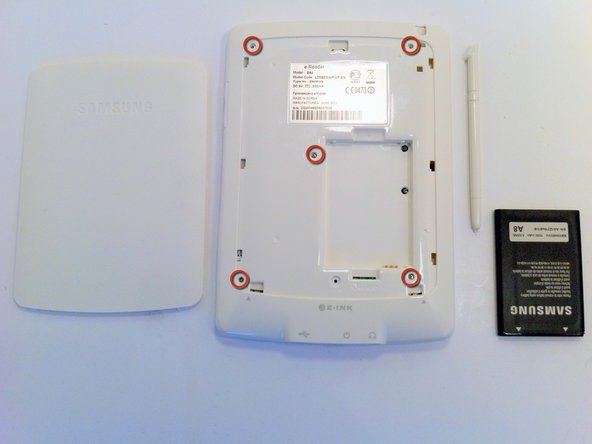

دستگاه را به سمت پایین بچرخانید و صفحه پشتی را بکشید

  • دستگاه را وارونه نموده و پنل پشت را باز کنید.
  • تمام لوازم فرعی از جمله باتری، استیلوس و کارت میکرو SD اضافی را بردارید.
  • ۵ پیچ را با استفاده از پیچ گوشتی فیلیپس #۰۰۰ بردارید.



مرحله ۲

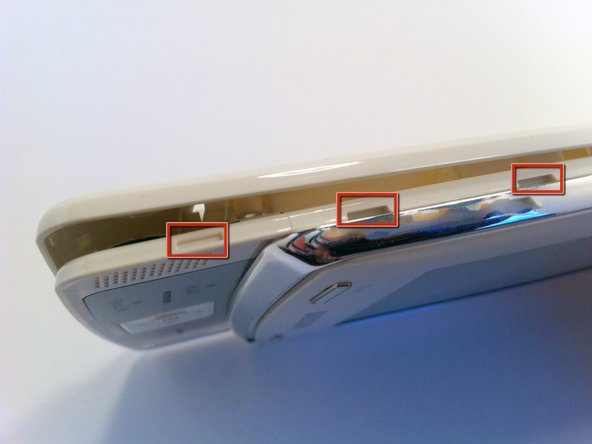

دستگاه را روشن کنید تا صفحه نمایش به سمت بالا بکشید و صفحه کلید را باز کنیدبرای جدا کردن آن از بالای صفحه کلید ، پوشش پشت را به آرامی در یکی از گوشه های صفحه کلید بپیچید

  • دستگاه را از صفحه روبه بالا قرار داده و کیبورد را باز کنید.
  • کاور پشت را از یک گوشه کیبورد به آرامی چرخانده تا از بالای کیبورد جدا شود.
  • کاور پشت با ۳ یا ۴ قلاب در هر طرف دستگاه نگهداشته شده است.
  • کاور پشت را به آرامی بلند کرده تا باز شود.



مرحله ۳- اسپیکرها

2 اتصال بلندگو را به آرامی بکشید

2 بلندگو را که به راحتی نرم هستند داخل حفره خود بکشید

  • دو کانکتور اسپیکر را به آرامی بکشید.
  • ۲ اسپیکر که با چسب نرمی به حفره خود متصل شده اند خارج کنید.



مرحله ۴- PCB اصلی

PCB اصلی توسط 2 قلاب در بالا و 2 در پایین نگهداری می شود

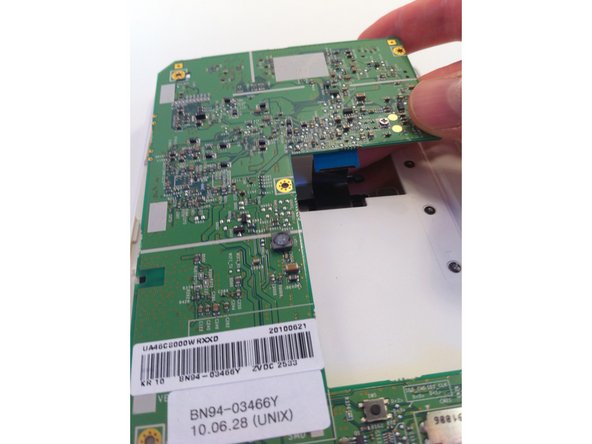

اطمینان حاصل کنید که صفحه کلید در حالت باز قرار دارد تا حداکثر طول کابل پلاستیکی تخت صفحه (FPC) را بدست آورد.

  • PCB اصلی با ۲ قلاب در بالا و ۲ قلاب در پایین محکم شده است.

مطمئن شوید که کیبورد در موقعیت باز بوده تا کابل پلاستیکی تخت صفحه (FPC) مشخص شود.

  • ۲ قلاب بالا را فشار داده تا PCB آزاد شود.
  • یک برچسب ممکن است نزدیک به ۲ قلاب پایین باشد.
  • PCB را بلند کرده و کابل FPC صفحه را قطع کنید، سپس PCB را کاملا از کیس پلاستیکی بردارید.



مرحله ۵- مکانیسم حرکت

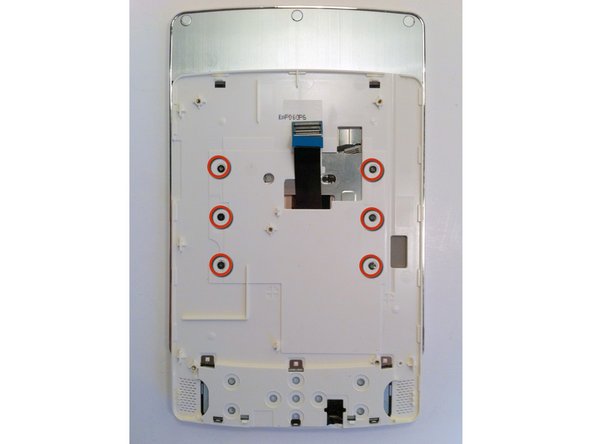

6 پیچ کوتاه سیاه را با استفاده از پیچ گوشتی Philips # 00 شل کنیدبالای صفحه کلید پلاستیکی را از مونتاژ صفحه جدا کنید

  • ۶ پیچ کوتاه مشکی را با پیچ گوشتی فیلیپس #۰۰ باز کنید.
  • کیبورد پلاستیکی را از قطعه صفحه جدا کنید.



مرحله ۶- کیبورد

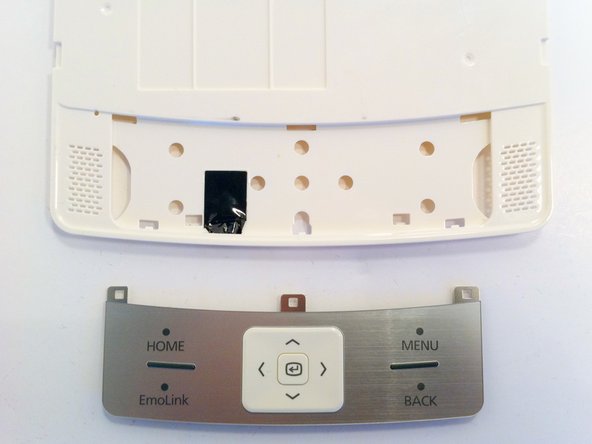

در قسمت 3 قلاب کوچک فلزی از پشت صفحه کلید فشار دهید تا کلیدهای آلومینیومی قلم مو آزاد شود

در قسمت 3 قلاب کوچک فلزی از پشت صفحه کلید فشار دهید تا کلیدهای آلومینیومی قلم مو آزاد شود

  • ۳ قلاب فلزی کوچک را از پشت کیبورد فشار دهید تا کلیدهای آلومینیومی آزاد شوند.



مرحله ۷- قطعه صفحه لمسی / صفحه

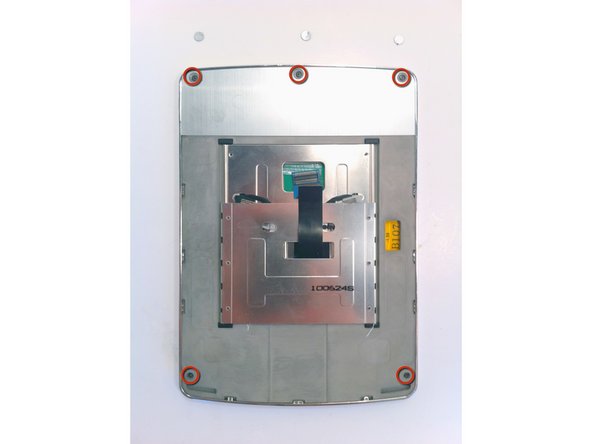

3 برچسب فلزی بالا که 3 پیچ را پنهان می کنند ، بردارید

  • ۳ برچسب فلزی بالا را بردارید که ۳ پیچ در زیر آن پنهان شده است.
  • ۵ پیچ را با استفاده از پیچ گوشتی فیلیپس #۰۰۰ بردارید.
  • قطعه حرکتی را از قسمت پلاستیکی بالا جدا کنید.



مرحله ۸- PCB میانی

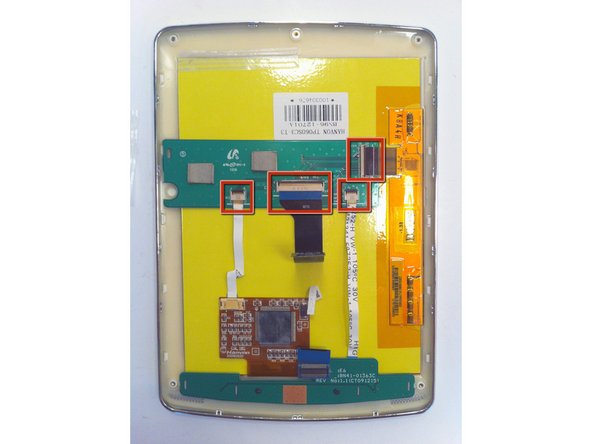

همه نوارهای شفاف را روی PCB ها و اتصالات جدا کنید و یکی از قسمتهای بالای صفحه را در قسمت پلاستیکی نگه دارید

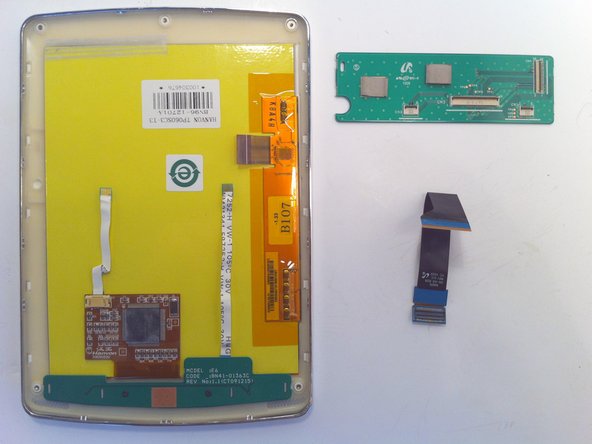

اهرم سیاه کوچک را روی هر کانکتور (4 عدد) از آن روی PCB میانی بکشید تا کابل مربوطه آزاد شود

  • تمام نوارهای شفاف روی PCB و کانکتورها را بردارید که یکی صفحه را به کیس پلاستیکی متصل کرده است.
  • اهرم مشکی کوچک روی هر کانکتور (۴ تا از آنها) واقع در PCB میانی را بکشید تا کابل مربوطه آزاد شود.



مرحله ۹- PCB کلید “قبل/ بعد”

FPC روی صفحه لمسی سمت چپ را با فشار دادن 2 گوش بر روی قسمت پلاستیکی متوسط ​​ریز و برداشته شده تا آن را از اتصال PCB صفحه لمسی جدا کنید ، سپس خود کابل FPC را جدا کنید.

2 پیچ را نگه دارید که & quot؛ بعدی / قبلی & quot؛ PCB را با استفاده از یک پیچ گوشتی Philips # 000 در جای خود قرار دهید

  • صفحه لمسی چپ FPC را با فشار دادن ۲ گوشه­ی روی قسمت پلاستیکی میانی بردارید تا از کانکتور PCB صفحه لمسی برداشته شود، سپس خود کابل FPC را بکشید.
  • ۲ پیچ متصل شده به PCB کلید “قبل/ بعد” را با پیچ گوشتی فیلیپس #۰۰۰ بردارید.



مرحله ۱۰

چرخش & #؛ قبلی / بعدی & quot؛ PCB را کلید بزنید ، نوار شفاف را از اتصال جدا کنید

اهرم کوچک را در بالای کانسیلر بلند کنید تا & quot؛ قبلی / بعدی & quot؛ آزاد شود. کابل FPC

  • PCB کلیدهای “قبل/ بعد” را بچرخانید، نوار شفاف را از کانکتور بردارید.
  • اهرم کوچک روی بالای کانکتور را بلند نموده تا کابل FPC “قبل/ بعد” آزاد شود.
  • نوار شفاف را بردارید که صفحه را به قسمت پلاستیکی بالا متصل کرده است.



مرحله ۱۱- طرح نهایی

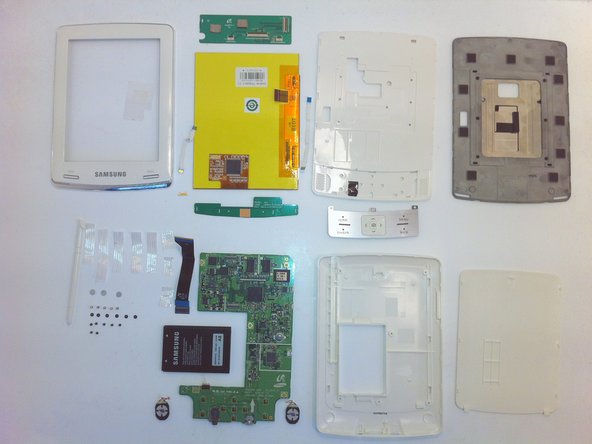

مثل همیشه ، ما به هر وسیله عکس شفافی طرح نهایی می دهیم که بسیار شایسته آن است.

هر دستگاه دارای طراحی نهایی است. در زمان مونتاژ مجدد دستگاه، مطمئن شوید که کیبورد قبل از بسته شدن به آرامی حرکت کند تا تایید شود که کابل FPC صفحه دقیقا در جای خود قرار بگیرد.



مرحله ۱۲- نمای PCB

به عنوان مرجع ، در اینجا نماهای بالا و پایین PCB وجود دارد.

نمای بالا و پایین PCB در تصویر مشاهده می شود.
