مرحله ۱: مشخصات ساعت سامسونگ گلکسی شامل:
- سوپر AMOLED دایره ۱.۳ اینچی (۳۳ میلیمتر) با نمایشگر ۳۶۰ * ۳۶۰ اینچ (۱.۲ اینچ / ۳۰ میلیمتر در ورژن کوچکتر ۴۲ میلیمتر)
- پردازنده دو هسته ای، ۱.۱۵ گیگاهرتز Exynos 9110
- حافظه داخلی ۴ گیگا بایت + رم ۱.۵ گیگا بایت (رم ۷۶۸ مگا بایت برای ورژن بلوتوث)
- شارژ وایرلس و مقاومت در برابر آب ۵ ATM با درجه بندی IP68
- باتری ۴۷۲ mAh (270 mAh برای ورژن ۴۲ میلیمتر)
مرحله ۲
- دو دکمه مکانیکی در یک سمت ساعت با سوراخ کوچک میکروفن وجود دارد.
- در سمت عقب تر، سه سوارخ برای اسپیکر صدا وجود دارد. که دسته سنسور ضربان قلب نیز در پایین است.
- دهانه کوچک اضافی در روبه عقب و تقریبا نزدیک سنسور یا دریچه فشار وجود دارد.
مرحله ۳
- مقصد رسمی این گلکسی SM-R805F است.
- بندها استاندارد ۲۲ میلیمتری این گلکسی به آسانی از مرکز جدا می شوند.
- و به پورت ۵ پین در انتهای پایین قطعه مرکز می توان دسترسی داشت.
مرحله ۴
- این دستگاه با مجهز بودن به درایور بیت دقیق آلومینیومی با کلاهک چرخشی، پیچ سه نقطه ای حلقوی دارد.
- این پیچ ها بنظر با سه فیلد مغناطیسی جذب شده اند که به پایه شارژ وایرلس متصل هستند.
ساعت گلکسی دارای درجه IP68 است و بنابراین مقاوم می باشد.
مرحله ۵
- کابل نواری بلند به سنسور ضربان قلب در پشت قطعات داخلی متصل است.
- مهروموم لاستیکی آبی اطراف لبه گلکسی ممکن است قبل از مونتاژ مجدد تعویض شود اگر گه آسیب دیده باشد.
- واشرهای لاستیکی میکروقن، سنسور نور محیط و سنسور فشار نیز قرار گرفته اند.
مرحله ۶
- پس از قطع نمایشگر، این هسته نیز با چندین عنصر کوچکتر جدا می شود.
- کابل فلوی نمایشگر باعث انتقال سنسور نور محیط شده که از طریق سوراخ کوچک روی نمایشگر می توان به دنیای بیرون نگاه کرد.
مرحله ۷
- اگرچه نمایشگر مدور است، اما کروی نمی باشد که بنظر می رسد از تئوری نمایشگر تخت پشتیبانی می کند. با وجود رونمایی از نمایشگر تاشو در آینده نزدیک، این تئوری ممکن است بزودی کشف شود.
- نمایشگر سوپر AMOLED در ورژن ۴۶ میلیمتر دارای قطر ۱.۳ اینچ (۳۳ میلیمتر) است. حداکثر رزولوشن عمودی و افقی ۳۶۰ پیکسل می باشد.
- چیپ با علامت S88YA1YF1X01 مشخص می شود.
مرحله ۸
- مرکز محاسباتی گلکسی شبیه به سر باگ تخت با دو کابل دکمه ای همانند آنتن می باشد.
مرحله ۹
سمت دیگر دارای مشخصات زیر است:
- Exynos 9110 SoC سامسونگ (دو هست ای، ۱.۱۵ گیگاهرتز)
- کنترل کننده NXP 80T17 NFC
- وای فای BCM430131/ چیپ BT و چیپ BCM47758-GPS/GLONASS
- ماژول تقویت کننده برق چند باند/ چند حالته برای ۳G/LTE/
- S910 NFY55 WR1
- سنسور فشار بارومتریک STMicroelectronics
- رم ۳۲ بیت
مرحله ۱۰
- یکپارچگی ساختاری با فریم میانی ایجاد می شود که منبع برق را حفظ کرده تا این گلکسی بچرخد.
- با فشردن انگشت، باتری ۳.۸۵ ولت با ۴۷۲ mAh و ۱.۸۱ وات ساعت را می توان برداشت.
این بدین معناست که این گلکسی دارای ۱.۴۷ وات ساعت Gear S3 (380 mAh، ۳.۸۵ ولت) و ۱۱۳ وات ساعت از سری ۴ ساعت اپل (۲۹.۱۸ mAh و ۳.۸۱ ولت) می باشد.
مرحله ۱۱
- در کاور پشت، قطعات ماهواره وجود دارد. سنسور ضربان قلب و آنتن NFC را باید با اسپادگر جستجو کرد.
- ۴ سلول عکس سنسور ضربان قلب اطراف منبع در وسط جمع آوری شده است.
- در بر یک ابزار تگزاس TI ۸AWKJYP SN1712025 با چیپ سنسور ضربان قلب یکپارچه AFE وجود دارد.
مرحله ۱۲

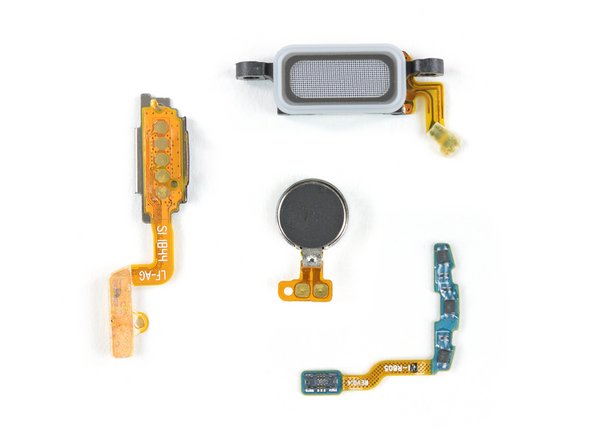

- آخرین قطعات در کاور پشت شامل پورت سرویس و اسپیکر صدا بوده که با دو پیچ فیلیپس و واشر لاستیکی برای حفاظت بیشتر محکم شده اند.
- از فریم میانی، موتور ارتعاشی و آرایه سنسور بدست می آید.
مرحله ۱۳
- این گلکسی دارای حلقه بیرونی است و باید ابتدا آزاد و سپس برداشته شود. پیک به فشار دادن حلقه از مدار خود کمک می کند.
- حلقه پلاستیکی مجزا و ۴ بلبرینگ توپ فلزی نیز دیده می شوند.
هر بلبرینگ در پایه فنری کیس آلومینیومی قرار دارد که در زمان چرخان تیغه و همترازی بلبرینگ با شیارهای روی تیغه، صدایی ایجاد می کند.
مرحله ۱۴
- برای خواندن چرخش صفحه، ساعت گلکسی از روش متفاوتی غیر از ساعت اپل استفاده می کند.
- سه سنسور در PCB کوچک با فاصله یکسان از همدیگر وجود دارند که در صفحه قرار می گیرند.
- شیار سوم نیز دارای مغناطیس کوچکی در داخل می باشد.
در زمان چرخش صفحه، دو تا از سه سنسور در فیلد مغناطیسی خود تغییر کرده (روشن/ خاموش یا خاموش/ روشن). سومین سنسور تغییر نکرده. با این روش، می توان تشخیص داد که صفحه در کدام مسیر می چرخد.
