پیاده سازی سامسونگ گلکسی نوت ۱۰+ ۵ گیگ

پیاده سازی سامسونگ گلکسی نوت ۱۰+ ۵ گیگ



مرحله ۱

قبل از پیاده سازی، مشخصات نوت ۱۰+ ۵ گیگ ارائه می شوند:

  • نمایشگر ۶.۸ اینچ AMOLED با رزولوشن ۳۰۴۰ * ۱۴۴۰ (۴۹۸ پیکسل) HDR10+
  • Qualcomm Snapdragon 855 با رم ۱۲ گیگا بایت و ذخیره داخلی ۲۵۶ گیگا بایت
  • باتری ۴۳۰۰ mAh
  • ۴ دوربین عقب (۱۶ مگاپیسل عرض اولترا، ۱۲ مگاپیسکل عرض زاویه با ۱۲ مگاپیسکل تصویر با OIS، دوربین VGA) بعلاوه ۱۰ مگاپیسکل دوربین سلفی
  • سنسور اثر انگشت
  • قلم S با رسانایی بلوتوث و سنسور ۶ محور
  • رتبه‌بندی مقاومت آب و گرد و غبار IP68

Before we tear down, we take Note of these 10+ 5G specs:

مرحله ۲

  • نوت ۹ در کنار نوت ۱۰+ جدید و نوت ۱۰+ ۵ گیگ تفاوت‌هایی دارد.
  • امسال سامسونگ دوربین‌های نوت را بطور عمودی عرضه کرده است.
  • جک هدفون نداشته و باتری بزرگ و بازخورد خوبی دارد.

مرحله ۳

  • دوربین‌ها در جدیدترین نوت‌ها بصورت عمودی بوده اما ۱۰+ شامل ویژگی جدیدی همراه با پایه سنسورها می باشد.
  • سنسور DepthVision سامسونگ به استثنای بزرگترین نوت ۱-، از اشعه مادون قرمز و دوربین VGA در فاصله سریع و دقیق استفاده می‌کند. این سنسور می‌تواند بسیاری از ویژگی‌های نوت ازجمله فوکوس زنده، اثرات AR و اسکن ۳ بعدی را تقویت کند.

مرحله ۴

  • برای برداشتن کاور می‌توان آن را اندکی گرم کرد اما نباید به کیس آسیبی وارد شود.

مرحله ۵

  • پیچ‌های فیلیپس به فریم میانی متصل هستند.
  • پس از برداشتن فریم میانی، مادربرد در بالای دستگاه دیده می‌شود.

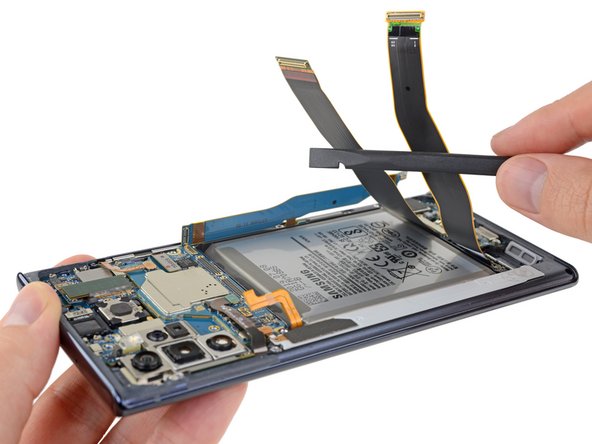

  • برای برداشتن مادربرد نیز ابتدا باید کابل‌های اتصال برداشته شوند.
  • در نهایت، کابل‌ها در بالای باتری قرار دارند.

مرحله ۶

  • وزن باتری ۵۹.۱ گرم و در اندازه ۷۷.۳ * ۵۸.۴ * ۵.۵ میلیمتر است. ۴.۴ گرم سنگین تر و ۳ سانیتمتر مکعب بزرگتر از باتری نوت ۹ است.

مرحله ۷

  • سینی میکرو SD + سیم کارت نیز باید برداشته شوند.
  • ۵ دوربین نوت عبارتند از:
  • ۱۶ مگاپیکسل اولترا (۱۲۳ درجه FoV)
  • ۱۲ مگاپیسکل زاویه عرضی
  • ۱۲ مگاپیکسل تصویر (زوم نوری ۲x)
  • اشعه مادون قرمز DepthVision و سنسور
  • دوربین سلفی ۱۰ مگاپیکسل

مرحله ۸

  • مستطیل سبز دارای ماژول آنتن mmWave QTM052 است.
  • موج مولتی متر به سیگنال‌های RF با طول موج مولتی‌متر نامیده می‌شود (۲۴ تا ۱۰۰ گیگاهرتز). و سرعت دانلود سریعی داشته اما نمی‌تواند فاصله‌های زیاد را به خوبی طی کند.

مرحله ۹

این باکس سیلیکونی شامل:

  • ۱۲ گیگا بایت رم K3UHAHA LPDDR4X256 گیگا بایت ذخیره فلش
  • ۵ گیگ مودم X50
  • کنترل کننده NXP 80T17 NFC
  • تنظیم کننده ولتاژ NCP59744 نیمه رسانا
  • تقویت کننده صوتی CS35L40
  • حداکثر MAX77705C PMIC

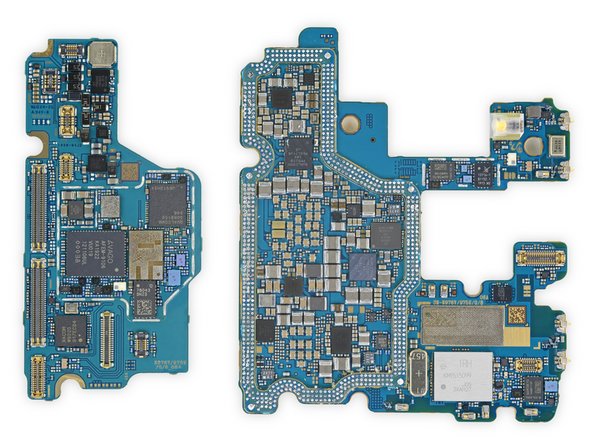

Let's open this silicon sandwich and see what lies inside:

مرحله ۱۰

سیلیون بیشتر نیز شامل:

  • Avago AFEM-9106
  • ماژول جلو ۷۸۱۶۰
  • SDR8150 (انتقال گیرنده RF)
  • WACOM W9020
  • IDT R9320S 1918DS SL-3YA 244106
  • ردیاب پوششی QET5100
  • تقویت کننده برق ۷۷۳۶۵

مرحله ۱۱

  • ماژول بلوتوث / وای فای ۱RH KM9515099
  • QDM3870 LTE RF FEM
  • ماژول جلو ۱۳۷۱۶-۱۱
  • کدکس صوتی آستیک WCD9341
  • PMC50 PMCI برای مودم X50
  • PM8150, PM8150C, and PM8005
  • S2D0S05 608B58

مرحله ۱۲

  • مودم فرعی با لحیم کاری پورت USB-C و میکروفن پایین برداشته می شود.
  • در لبه‌های گوشی، دو ماژول آنتن mmWave وجود دارد که ۵ گیگ محدودیت داشته و آنتن‌های پرتو نیز در هطر ف به دریافت حداکثر سیگنال نوت ۱۰+ کمک می‌کنند.
  • اسپیکر هدفونن نیز پشت صفحه قرار دارد.

مرحله ۱۳

  • سامسونگ دارای موتور LRA مدور برای تمام گوشی‌های خود است.

مرحله ۱۴

  • سنسور اثر انگشت در پشت نمایشگر قرار دارد.
  • پس از برداشتن صفحه، اسپیکر هدفون در محفظه فلزی دیده می‌شود که امواج صدا را به شبکه نازک در امتداد لبه بالایی فریم انتقال می‌دهد.

مرحله ۱۵

قلم S نیز در لایه اضافی اپوکسی و پلاستیک سخت قرار دارد.
