پیاده سازی سامسونگ گلکسی نوت ۱۰ + ۵G



مرحله ۱- پیاده سازی سامسونگ گلکسی نوت ۱۰ + ۵G

Before we tear down, we take Note of these 10+ 5G specs:

  • قبل از پیاده سازی، باید به مشخصات نوت ۱۰ + ۵G توجه کرد:
  • نمایشگر AMOELD8 اینچی با رزولوشن ۳۰۴۰ * ۱۴۴۰ (۶۹۸ پیکسل)، HDR10
  • ذخیره داخلی ۲۵۶ گیگابایت و رم ۱۲ گیگابایت
  • باتری ۴۰۰ mAh
  • ۴ دوربین جلو (۱۶ مگاپیکسل اولترا- زاویه دید ۱۲ مگاپیکسل با OIS، تلفوتو ۱۲ مگاپیگسل با OIS، دوربین VGA DepthVision) بعلاوه دوربین سلفی ۱۰ مگاپیسکل
  • سنسور اثر انگشت فراصوت
  • اتصال بلوتوث و سنسور ۶-axis
  • ریتنیگ مقاوم در برابر آب و گرد و غبار IP68



مرحله ۲

We lay out (from left to right) last year's Note9 next to the new Note10+ and Note10+ 5G and try to spot the differences.

  • نوت ۹ را واورنه کرده (از چپ به راست) و در کنار نوت ۱۰ جدید و نوت ۱۰ + ۵ گیگ قرار داده تا اختلافات آنها مشخص شوند.
  • این سامسونگ دارای دوربین های نوت عمودی است. همچنین سنسور اثر انگشت عقب دارد که زیر نمایشگر حرکت می کند.
  • در نهایت، جک هدفون به دلیل باتری بزرگتر وجود ندارد.



مرحله ۳

Out comes the star of this show: the magic wand new and improved S Pen.

  • قلم S جدید و پیشرفته وجود دارد.
  • دوربین ها در تمام نوت های جدید به صورت عمودی هستند، اما نوت ۱۰+ شامل ویژگی جدیدی در امتداد سنسورها می باشد.
  • سنسور DepthVision سامسونگ – به استثنای بزرگترین نوت ۱۰+، از چراغ مادون قرمز و دوربین VGA برای اندازه گیری سریع و دقیق استفاده می کند. این سنسور می تواند بسیاری از ویژگی های نوت از جمله فوکوس زنده، اثرات AR و اسکن ۳ بعدی را انجام داده یا تقویت کند.



مرحله ۴

Annnnd we're off! The delightful duo Heat and Pick get under the back cover without breaking a sweat (although the same may not be said for their wielders). It's almost like they do this every day.

  • کاور پشت را بدون اینکه بشکند باید گرما داد.

این یک روش استاندارد برای اکثر گوشی های هوشمند مدرن است.

  • اطراف کاور دارای کلیدهای صدا و پاور است که نباید به آنها آسیبی برسند.



مرحله ۵

A few Phillips screws hold down the midframe assembly—nothing our tried-and-true Mako 64 bit kit can't handle!

  • چندین پیچ فیلیپس در فریم میانی قرار دارند.
  • پس از برداشتن فریم میانی، مادربرد در بالای دستگاه دیده می شود.

در حالی که این امر باتری را گسترده ترمی کند، اما اتصال بین مادر و مادربرد سخت تر می شود و این کابل ها باعث اتصال ضروری شده که دسترسی به باتری را مسدود می کند.

  • در نهایت کابل ها به جای پایین در بالا قرار دارند. بنابراین L شکل بودن اپل بنظر بهترین استفاده از فضا را فراهم می کند.



مرحله ۶

Our trusty iSclack works so well on heavily-glued displays that we decide to try it on this glued-down battery.

  • iSlack در نمایشگر به خوبی کار می کند که به باتری چسبیده است.
  • iSlack را باید با اهرم سخت از روی باتری جدا کرد.
  • وزن باتری آن ۵۹.۱ گرم است و ۷۷.۳ * ۵۸.۴ * ۵.۵ میلیمتر اندازه دارد. ۴.۴ گرم و ۳ سانتیمتر مربع بزرگتر از باتری نوت ۹ است.



مرحله ۷

We jettison the SIM + microSD tray—a luxury that the smaller 6.3" Note10 has traded away—and release the motherboard.

  • سینی میکرو SD + سیم کارت ۶.۳ اینچ کوچکتر از نوت ۱۰ است که باعث آزادسازی مادربرد می شود.
  • در کنار آن ۵ دوربین قرار دارد:
  • دید اولترا ۱۶ مگاپیسکل
  • زاویه دید ۱۲ مگاپیکسل
  • تلفوتو ۱۲ مگاپیکسل (زوم نوری ۲x)
  • چراغ مادون قرمز DepthVision و سنسور
  • دوربین سلفی ۱۰ مگاپیسکل



مرحله ۸

Although relieved of its many cameras, this board still feels like it's carrying some extra weight.

  • برد نیز دارای وزن زیادی است.
  • این مثلث سبز را باید با ابزار بلند کرد که ماژول آنتن mmWave QTM052 خارج می شود.

موج مولتی متر به سیگنال های RF با طول موج مولتی متر (۲۴ تا ۱۰۰ گیگاهرتز) گفته می شود. سرعت دانلود آن سریع بوده اما نمی تواند فاصله های زیاد را طی کرده و یا به خوبی نفوذ کند.



مرحله ۹

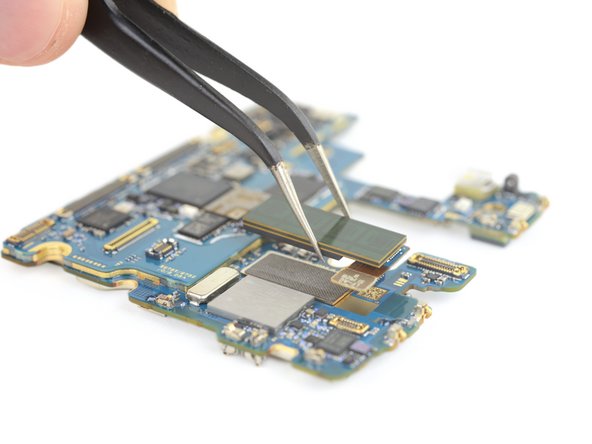

Let's open this silicon sandwich and see what lies inside:

  • داخل بسته سیلیکون به صورت زیر است:
  • رم K3UHAHA LPDDR4X 12 گیگابایت
  • ذخیره فلش ۱۵۶ گیگابایت
  • مودم ۵ گیگا X50
  • کنترل کننده NXP 80T17 NFC
  • تنظیم کننده ولتاژ NCP59744 نیمه رسانا ON
  • تقویت کننده صوتی CS35L 40
  • حداکثر MAX77705C PMIC



مرحله ۱۰

Even more silicon filling:

  • ۷ پرکننده سیلیکون:
  • Avago AFEM-9106
  • ماژول جلو Skyworks 78160
  • Qualcomm SDR8150(مانند گیرنده RF)
  • WACOM W9020
  • IDT R9320S 1918DS SL-3YA 244106
  • ردیاب Qualcomm QET5100
  • تقویت کننده برق Skyworks ۷۷۳۶۵



مرحله ۱۱

And just a little more:

  • بلوتوث/ وای فای ۱RH KM9515099
  • Qualcomm QDM3870 LTE RF FEM
  • ماژول جلو Skyworks ۱۳۷۱۶-۱۱
  • کودکس صوتی Qualcomm WCD9341 Aqstic
  • Qualcomm PMX50 PMIC برای مودم X50
  • Qualcomm PM8150, PM8150C, PM8005 (مانند PMICs)
  • S2D0S05 608B58 (مانند PMIC)



مرحله ۱۲

The daughterboard comes out without a fuss, bringing the soldered-on USB-C port and lower microphone in tow.

  • مادربرد به راحتی و با جدا کردن پورت USB و میکروفون پایین جدا می شود.
  • لبه های گوشی دارای دو ماژول آنتن mmWave است. محدودیتهای mmWave 5 گیگا دارای آنتن هایی در هر طرف است.
  • اسپیکر هدفون بسیار معمولی به نظر می رسد، به جز اینکه کاملاً در پشت صفحه قرار گرفته است.



مرحله ۱۳

Just a couple components separate this phone from emptiness:

  • قطعات جفت باعث جداسازی این گوشی می شود:
  • ابتدا، موتور ارتعاشی باید مورد توجه قرار بگیرد. سامسونگ از متور مدور LRA برای تمام گوشی های خود استفاده می کند.
  • موتور جدید و بزرگ ممکن است اولین نشانه ای باشد که سامسونگ به طور جدی به آن توجه می کند.
  • در نهایت، محفظه بخار جدید را بیرون آورده – بدون شک محصول ساعت های بی شماری از مهندسی است، زیرا این تلفن در اصل یک بخاری فضایی با باتری است. شارژ فنی ۵ گیگا و بی سیم معکوس در بخش سرمایش ارزان نمی باشد.



مرحله ۱۴

After some tedious behind-the-scenes heating and prying, we are rewarded with a peek at the backside of this Samsung-made 6.8” Dynamic AMOLED Infinity-O display.

  • پس از گرم کردن صفحه ها و بلند کردن آن، پشت سامسونگ با نمایشگر AMOLED8 اینچی دیده می شود.

که بزرگترین، روشن ترین و رنگی ترین نمایشگر در گوشی نوت است. سرعت آپدیت آن تا ۹۰ هرتز است.

  • سنسور اثرانگشت به پشت نمایشگر متصل است.
  • با برداشتن صفحه نمایشگر، اسپیکر هدفون با محفظه فلزی عمیق دیده می شود که امواج صدا را در امتداد لبه فریم منتشر می کند.



مرحله ۱۵

Our teardown eyes (  x)(  x) shift towards the S Pen. The seamless construction makes us reluctant to pry it open, so we get creative with some electrons, courtesy of Creative Electron.

  • قلم S دارای محور (x) (x) است ساخت و ساز یکپارچه آن باعث می شود که تمایلی به باز کردن آن نداشته باشیم، بنابراین برخی از الکترون ها وجود دارند.
  • این قلم چند ویژگی جدید دارد که احتمالا از مدل قبلی کاملتر است.
  • قلم S در یک لایه اضافی از پلاستیک سخت و اپوکسی محافظت می شود.
  • یک تراشه SP912 دارد که احتمالا سنسور ۶ محوره سامسونگ در آن قرار گرفته است.
  • بلوتوث دیالوگ DA14585
  • باتری لیتیوم- یون ۲.۴ ولت SLB



مرحله ۱۶

Well, we don't know about you guys, but we sure learned a heck of a lot from these bits—were you taking notes?

  • آنتن موج مولتی متر ۵ گیگا
  • برد iPhone X
  • اسپیکر هدفون
  • خارج کردن باتری بدون اختلالی در نمایشگر
