فهرست مطالب

مرحله ۱ پیاده سازی لپ تاپ

  • ۸ پیچ کوچک را بردارید.

Remove the 8 small screws.

مرحله ۲

  • ۶ پیچ دیگر را بردارید.
  • هارد دیسک
  • شیارهای رم

Remove the other 6 screws.Hard disk.

مرحله ۳

  • هارد دیسک لپ تاپ هیتاپی ۵۰۰ گیگا بایتی

Hard disk - Hitachi 500 GB

مرحله ۴

  • هارد دیسک لپ تاپ باید قبل از این مرحله برداشته شود.
  • کاور پایین را به دقت جدا کنید.

The hard disk should have been taken out before this step.

مرحله ۵

  • کاور پایین را بردارید.

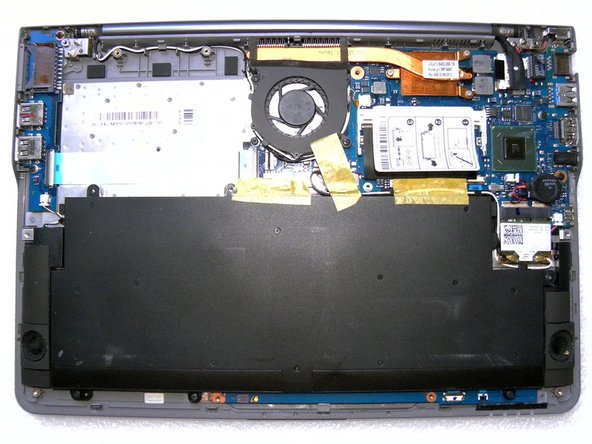

Bottom cover removed

مرحله ۶

  • ۴ پیچ لپ تاپ را برداشته تا باتری جدا شود.
  • تمام نوار چسب ها را بردارید.
  • با استفاده از یک ابزار برای هل دادن کانکتور کوچک برق از فاصله کوچک کانکتور میانی، این کانکتور را به دقت قطع کنید.

Remove the 4 screws to detach the battery.

مرحله ۷

باتری ۷.۴ ولتی ۴۵ وات ساعت سامسونگ

Samsung 7.4V 45Wh battery.Samsung 7.4V 45Wh battery.

مرحله ۸

  • باتری برداشته می شود.

Battery removed.

مرحله ۹

  • فن دارای سینک حرارتی پردازنده را بردارید.
  • (۲ پیچ)

Remove Fan with Processor heat sink.

مرحله ۱۰

  • فن دارای سینک حرارتی پردازنده را بردارید.
  • (۳ پیچ)

Remove Fan with Processor heat sink.

مرحله ۱۱

  • کابل های آنتن را از کارت وای فای قطع کنید.
  • پیچ را بردارید.

از همرنگ بودن رنگ ها در زمان اتصال مجدد کابل ها مطمئن شودی.

Disconnect antenna cables from WiFi card.

مرحله ۱۲

  • پیچ مشخص شده در تصویر را بردارید.
  • چفت را بلند کنید تا کابل شل شود.

Remove this screw.

مرحله ۱۳

  • پیچ مشخص شده در تصویر را بردارید.

Remove this screw.

مرحله ۱۴

  • پیچ مشخص شده در تصویر را بردارید.

Remove this screw.

مرحله ۱۵

  • برای برداشتن مادربرد، کابل ها را به دقت قطع کنید.

To remove Motherboard, carefully disconnect the cables.

مرحله ۱۶

  • جلو و عقب مادربرد.

Motherboard - front and rearMotherboard - front and rear

مرحله ۱۷

  • فن پردازنده.

Processor fan.
