پیاده سازی FX-888D هاکو

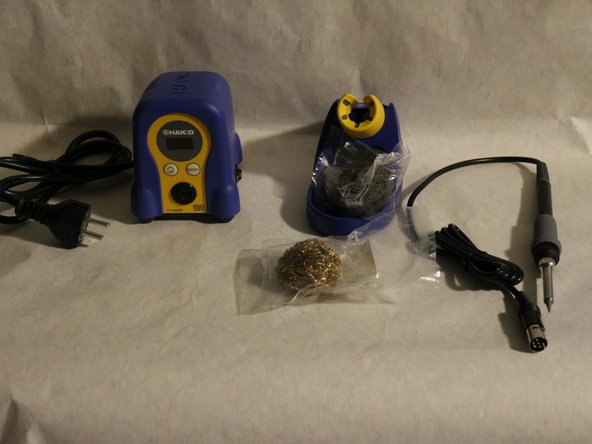

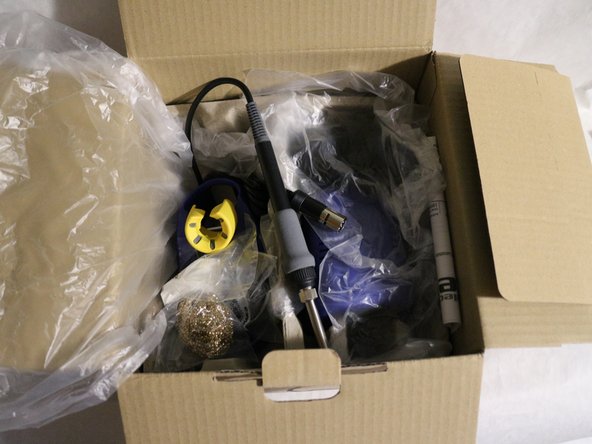

مرحله ۱- باز کردن جعبه
- جعبه کارتنی از مواد بازیافت ساخته شده است.

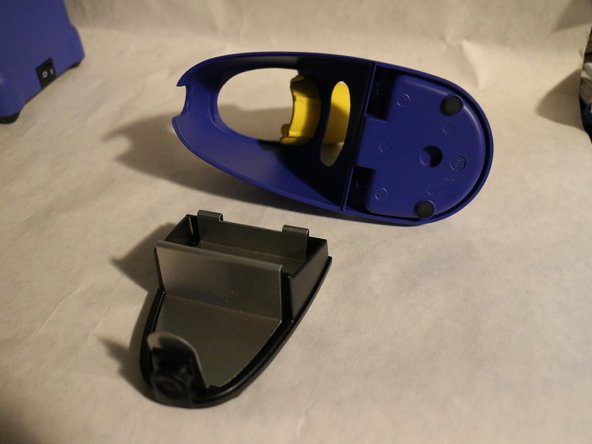

مرحله ۲- نگهدارنده آهن لحیم کاری
- نگهدارنده نسبتا سنگین و بسیار پایدار است و از مواد رنگی ضخیم ساخته شده است. دکمه بزرگ واقع در پشت آن آزاد می شود و اسفنج تمیزکاری دارد.
- ۵ ویژگی سیلیکونی وجود دارد که نوار لحیم کاری را دقیقا تمیز می‌کند. سیلیکون می‌تواند دمای بالا را عقب اندازد.
مرحله ۳- پیاده کردن دسته- قسمت ۱

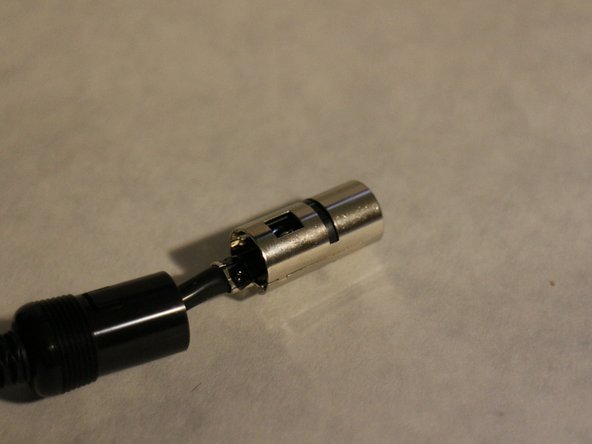

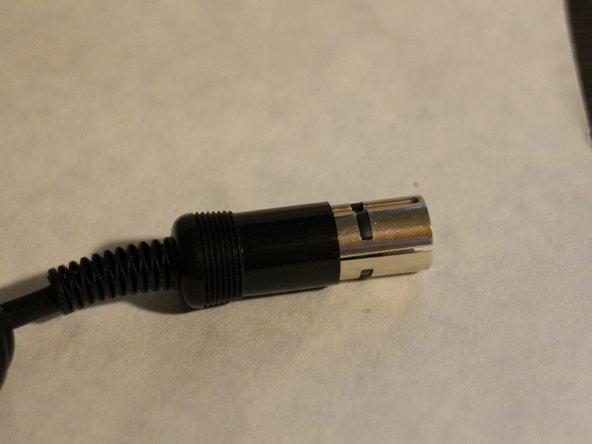

- خود دسته دارای کانکتور ۵ نوکی است. هیچ مکانیسم پیچ نداشته و کانکتور داخل سوکت پیچیده شده است.
- این قطعه به آسانی پیاده می‌شود تا کابل های اتصال داخلی دیده شوند.
مرحله ۴- پیاده کردن دسته- قسمت ۲

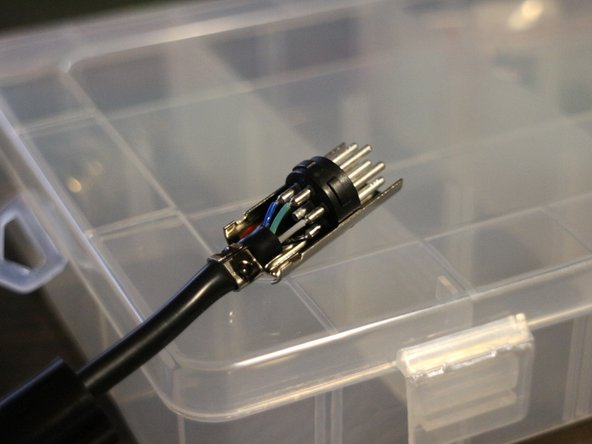

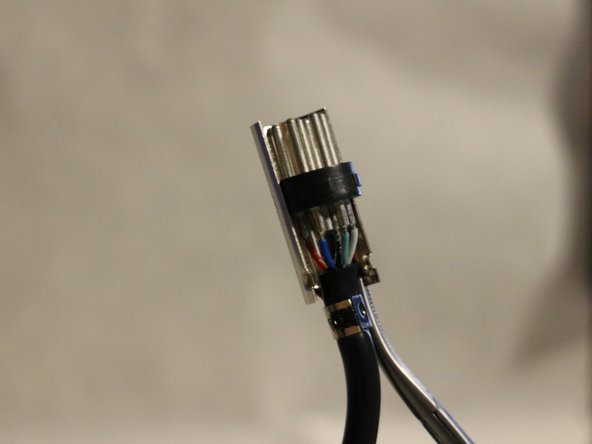

- کانکتورهای داخلی ۵ کابل رنگی متمایز هستند.
- برخلاف جهت ساعت که سبز در پایین است، کابل ها بدین صورت قرار می‌گیرد: مشکی، خاکستری، سبز (اطراف)، آبی، قرمز.
مرحله ۵- پیاده کردن دسته- قسمت ۳

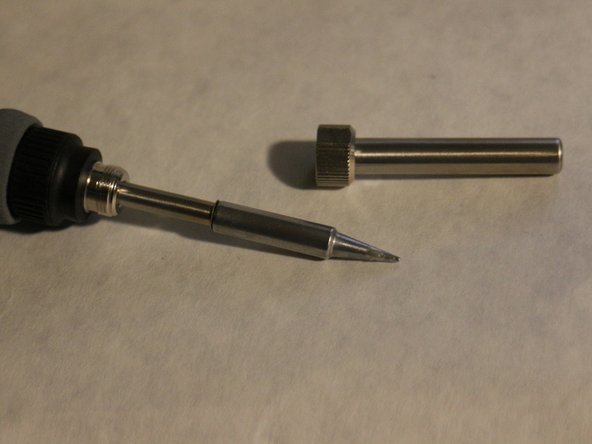

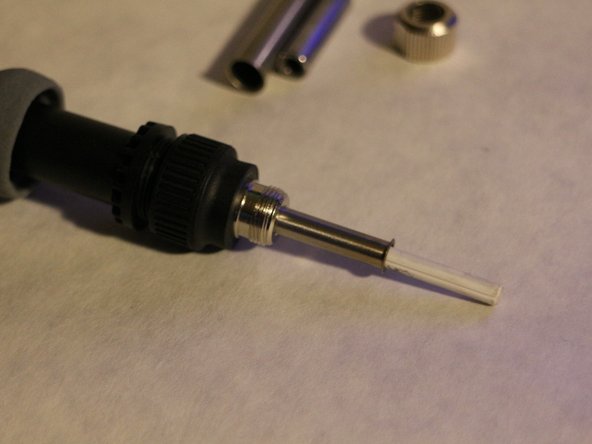

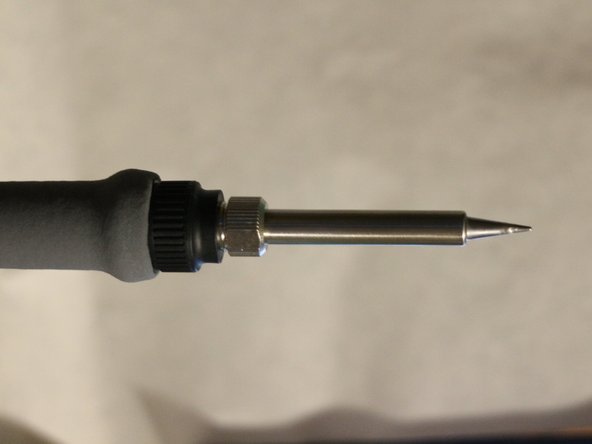

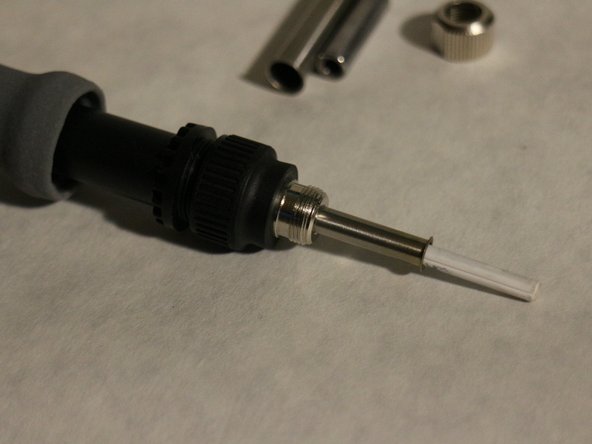

- نوک نگهدارنده را باز و برداشته، خود نوک به آسانی خارج می‌شود تا عنصر گرمایی سرامیکی در زیر آن دیده شود.
مرحله ۶- پیاده کردن دسته- قسمت ۴

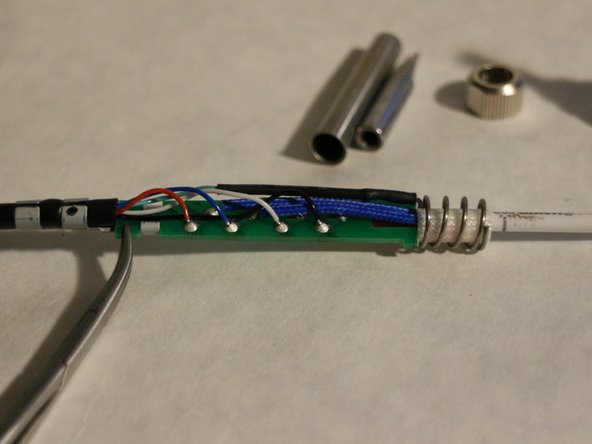

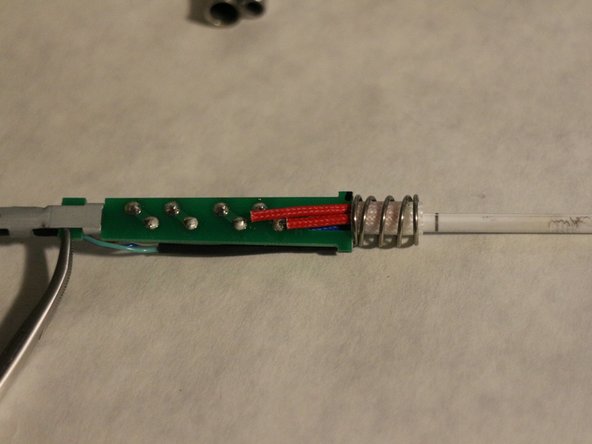

- PCB که عناصر گرمایی سرامیکی را نگهداشته است می‌تواند به دقت خارج شود. به برق ۲۶ ولت، سنسور دما و به زمین متصل است که با یکنوار فلزی به نوار بیرونی وصل است و نوک آن به زمین است تا ESD امن شود.
- کابل زمینی دارای سینک حرارتی بوده که از تماس بالقوه با سایر کابل ها جلوگیری می‌کند.
مرحله ۷- پیاده کردن ایستگاه- قسمت ۱

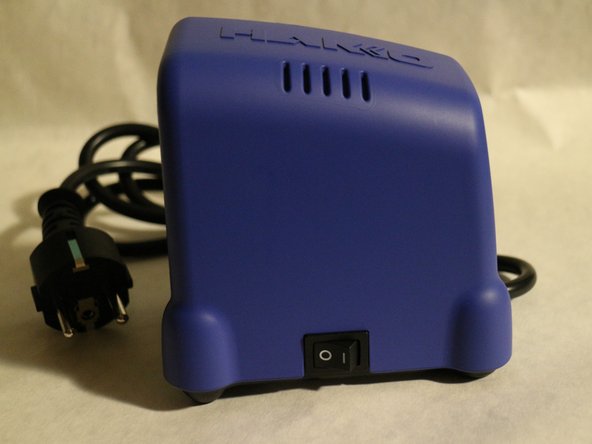

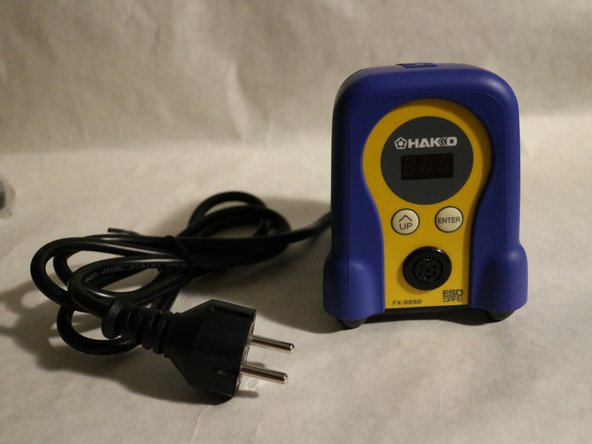

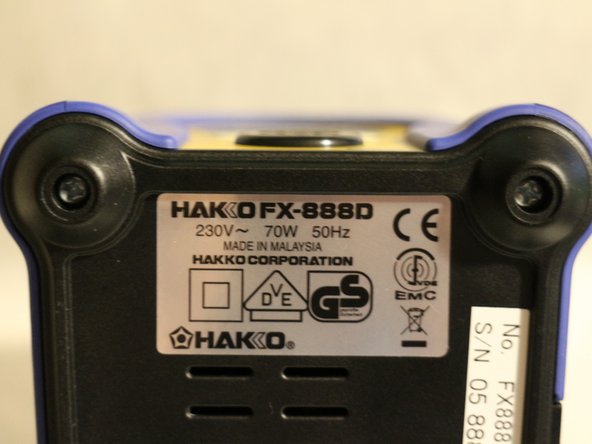

- ایستگاه نسبتا سنگین بوده و وزن آن به دلیل ترانسفورماتور چند ولتاژی داخل آن می‌باشد. روکش پلاستیکی بیرونی از ترکیب PC + ABS با کیفیت و سخت ساخته شده است.

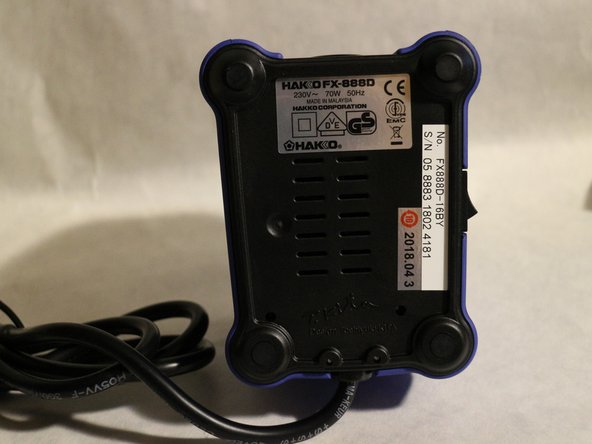

- پایه پایین نیز با ۴ دیسک لاستیکی پوشیده شده است.
مرحله ۸- پیاده سازی ایستگاه- قسمت ۲
- پس از برداشتن پایه‌ها، ۴ پیچ PH1 دیده شده که به آسانی باز می‌شوند.

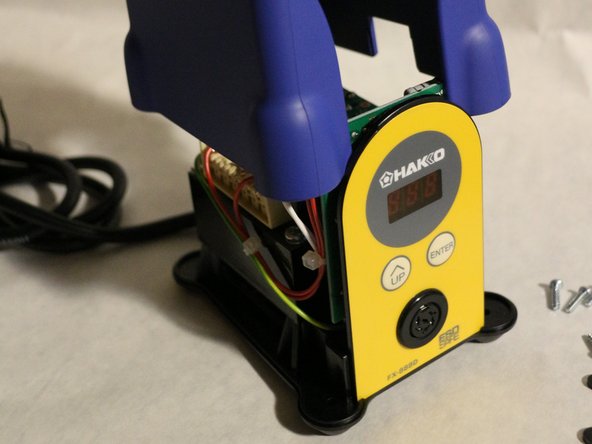

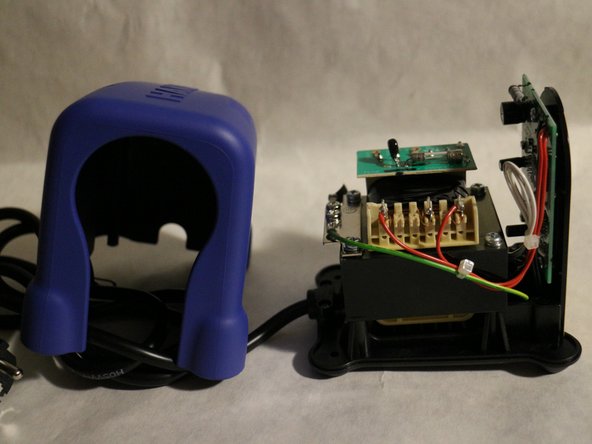

- پس از برداشتن پیچ‌ها، روکش پلاستیکی آبی بالا می‌تواند برداشته شده تا قطعات داخلی مشاهده شوند.

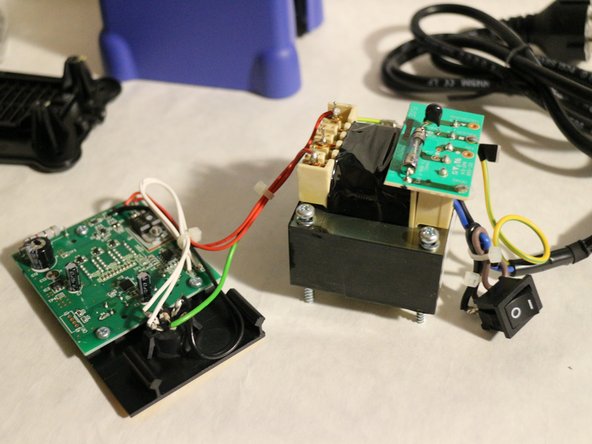

- اغلب ۳ قطعه داخلی وجود دارد: ترانسفورماتور، سوئیچ و PCB اصلی.
مرحله ۹- پیاده سازی ایستگاه- قسمت ۳

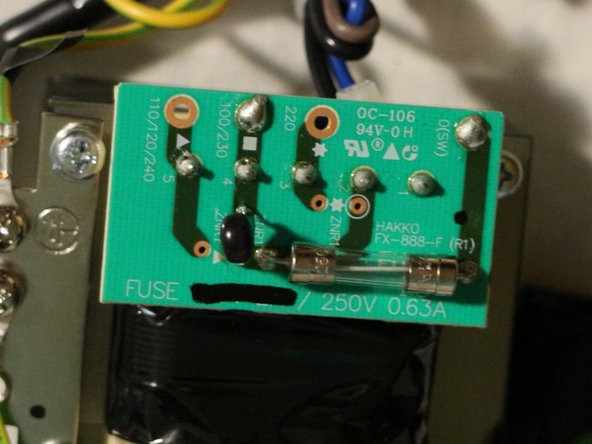

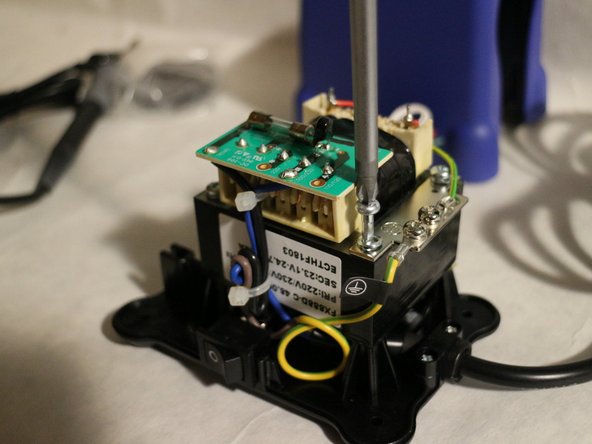

- ترانسفورماتور دارای PCB کوچک متصل به آن است که مکانیسم فیوز را تشخیص می‌دهد.
- ترانسفورماتور با چندین ولتاژ از جمله ولتاژ USA، ولتاژ UK و ولتاژ ژاپن طراحی شده است. بنابراین امکان اصلاح آن متناسب با ولتاژ دیگر وجود دارد.
مرحله ۱۰- پیاده سازی ایستگاه- قسمت ۴

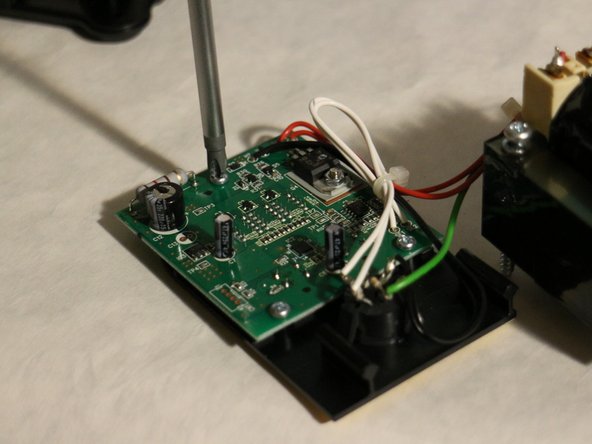

- PCB اصلی با ۳ پیچ PH2 متصل است که به راحتی برداشته می‌شود.

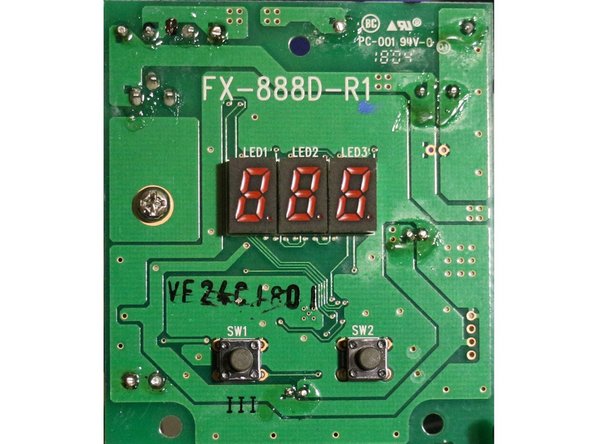

- جلوی PCB دارای نمایشگر ۳ رقمی و دو دکمه سوئیچ است. این قطعه دارای ولتاژ ۲۶ ولت Ac است که PCB باید آن را به ولتاژهای DC قابل مصرف با IC و نمایشگر تبدیل آن.
- خود PCB کاملا تمیز نیست، هیچ خوردگی ندارد. اکثر کثیفی‌ها باعث تمیز شدن فلوی لحیم کاری از کارخانه نمی‌شوند.

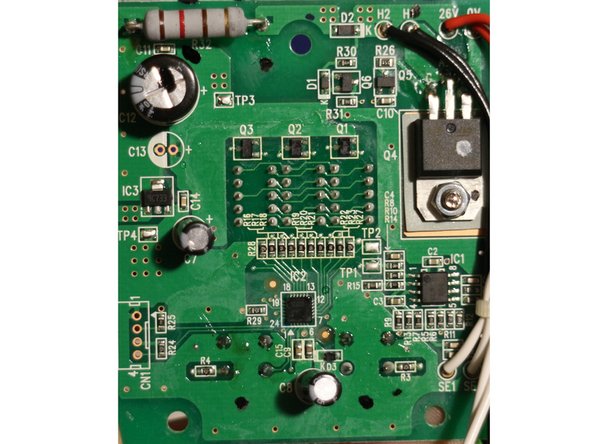

- در سمت دیگر سایر قطعات وجود دارند که سه IC و MOSFET بزرگ می‌باشند.
- IC1: 358, 633
- IC2: RSF100FCA, 1652KN400، ژاپن (MCU 16 بیت فلش RL78 CISC 4KB)
- IC3: 9C733
- Mosfet: GTAO6-600c GK00D VU, CHN, 742
مرحله ۱۱- سوئیچ
- سوئیچ اصلی که ایستگاه را خاموش و روشن می‌کند، ولتاژ اصلی را به ترانسفورماتور انتقال می‌دهد.

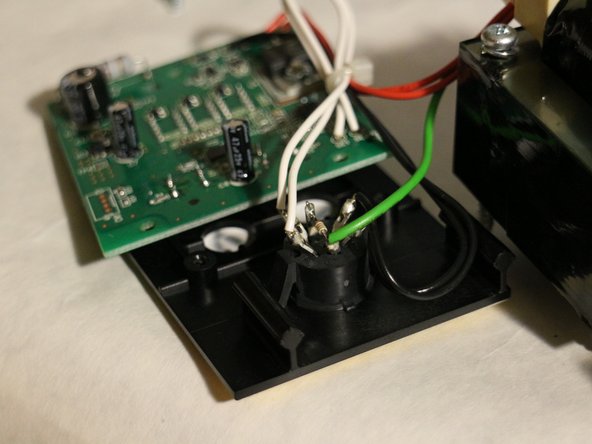

مرحله ۱۲- کانکتور
- ویژگی جالب روی کانکتور بدین صورت است که به دو پین مختلف متصل است، و پین دیگر نیز به رزیستور کوچکی متصل می‌شود. فقط یک پین به کانکتور دیگر وصل می‌شود.
- کدکس رنگی در کابل بدین صورت است:
- کابل ۱: قرمز
- پین ۲: آبی
- پین ۳: سبز (زمینی)
- پین ۴: سفید
- پین ۵: مشکی
- پین ۶: عدم اتصال
